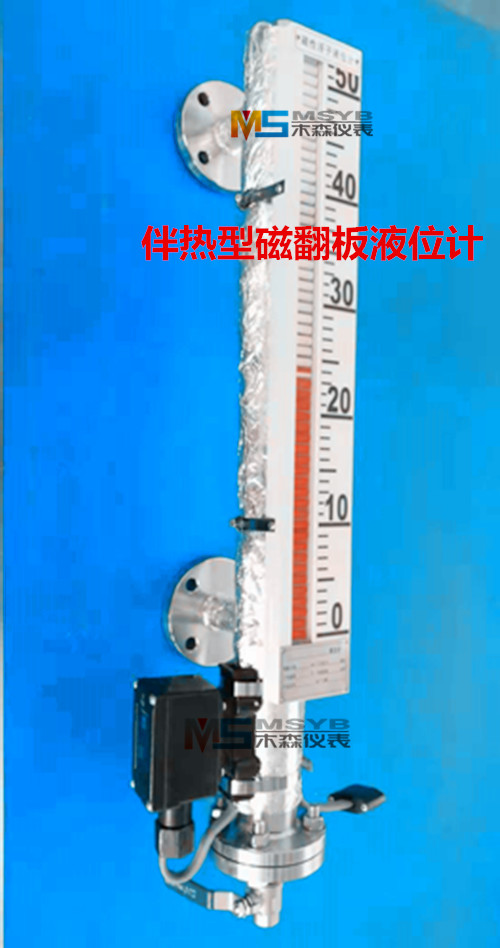

伴热型磁翻板液位计

伴热型磁翻板液位计
        本公司的电伴热磁翻板液位计,防霜型磁翻板,夹套型液位计,适用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同,提供侧装和顶装两种形式。根据工作介质不同,提供不锈钢和ABS、PP-R工程塑料三种材质,其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。 特点:以浮子为测量元件,磁钢驱动翻柱显示,无需能源。 配上下限开关输出,可实现远距报警,限位控制。 配变送器可实现液位远距指示,检测与控制。 主要技术指标:安装形式内容 侧装式 顶装式 安装间距(测量范围) 不锈钢 500~5000(mm) 500~2500(mm) ABS、PP-R 500~4000(mm) 工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa 介质密度 >0.6g/cm3 >0.76g/cm3 主体材料 1Cr18Ni9Ti、ABS、PP-R(工作压力0.6MPa) 介质温度 -40~100℃(ABS、PP-R:-40~80℃) 环境温度 -40~+70℃ 示值误差 ±10mm 介质粘侧装式夹套型磁翻板液位计为伴热系统,适用于防冻、保温及加热场合液位的测量,夹套型式有蒸汽夹套、水循环夹套、真空夹套、电伴热等等。可根据现场要求实现防爆型电伴热系统。



类型选择:
蒸汽夹套和水循环夹套:是在液位计主体管外增加一层筒体,供蒸汽、循环水或导热油流通;
真空夹套:是在液位计主体管外增加一层真空筒体,以使被测量介质与外界隔热;
电伴热:是在液位计主体管外缠绕电伴热线圈,通电给介质加热;
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。
适用于各类液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐隔离,、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
技术参数:
测量范围:150~8000mm,对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。
工作压力:2.5MPa
工作温度: UHZ-517C15:-20~100℃
UHZ-517C15A:-30~100℃
精确度:±10mm
介质密度: 0.5~2.0g/cm3
环境振动:频率≤25Hz  振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计
过程连接:旁路侧面安装法兰:DN25,PN1.0或PN1.6、PN2.5凸面
法兰标准:HG20592~20635-97其它法兰标准请用户注明。
伴热型磁翻板液位计产品咨询、选型、报价, 商务热线:150-5269-2011
