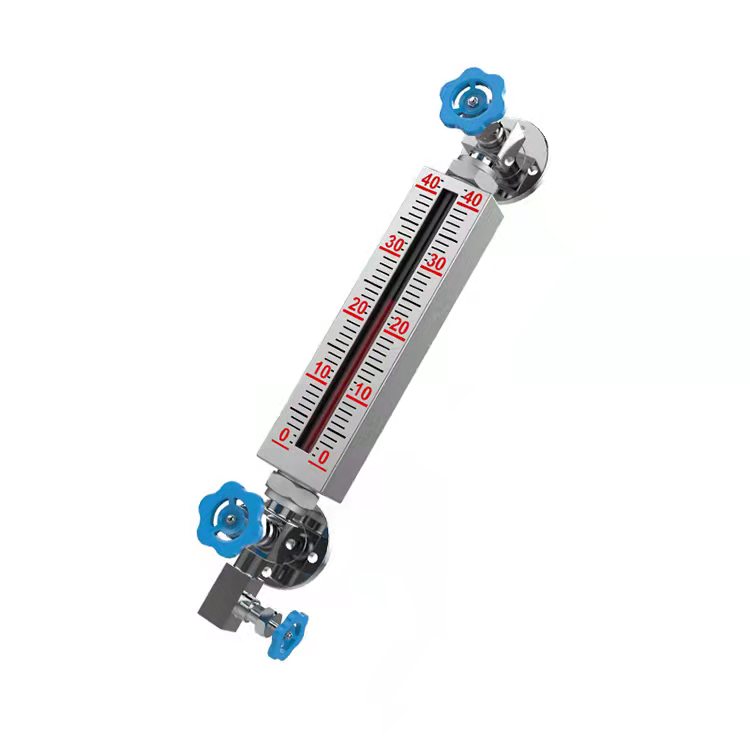

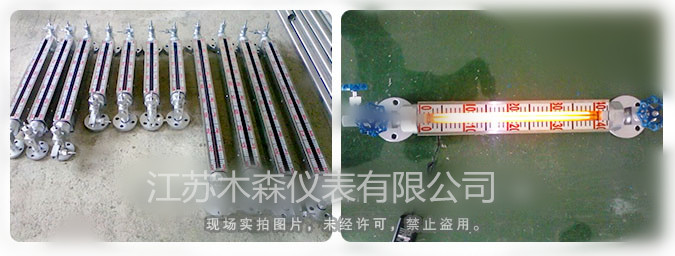

彩色石英管液位计
产品概述
UGS彩色石英管液位计(以下简称彩色液位计)是彩用国内外最新技术研制而成。它是利用自然光在液体中折、反射原理,借助于红、绿片,在测量时,使液相显示绿色,气相显示为红色。由于液气相显示反差大,指示鲜明清晰,所以对远距离操作和夜巡视更为有利。如果带LED光源则显示会更清晰。因此被广泛用于石油、化工、电力、冶金等行业的各种透明液体容器和锅炉上,如水、汽油、液化气、液氨、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量。同时对于两种不同介质密度的界面测量,可选用三色界面石英管液位计。三色界面石英管液位计是利用浮力与比重差的原理而设计的,石英管中的小浮子悬浮于两种介质的分界部分,由于浮子呈黑色,上下部分液体颜色有异,所以显示醒目。从而解决了一直困扰在石油化工生产过程中两种混合介质
http://www.jsmsyb.com
工作原理
UGS彩色石英管液位计它是利用自然光在液体中折、反射原理。

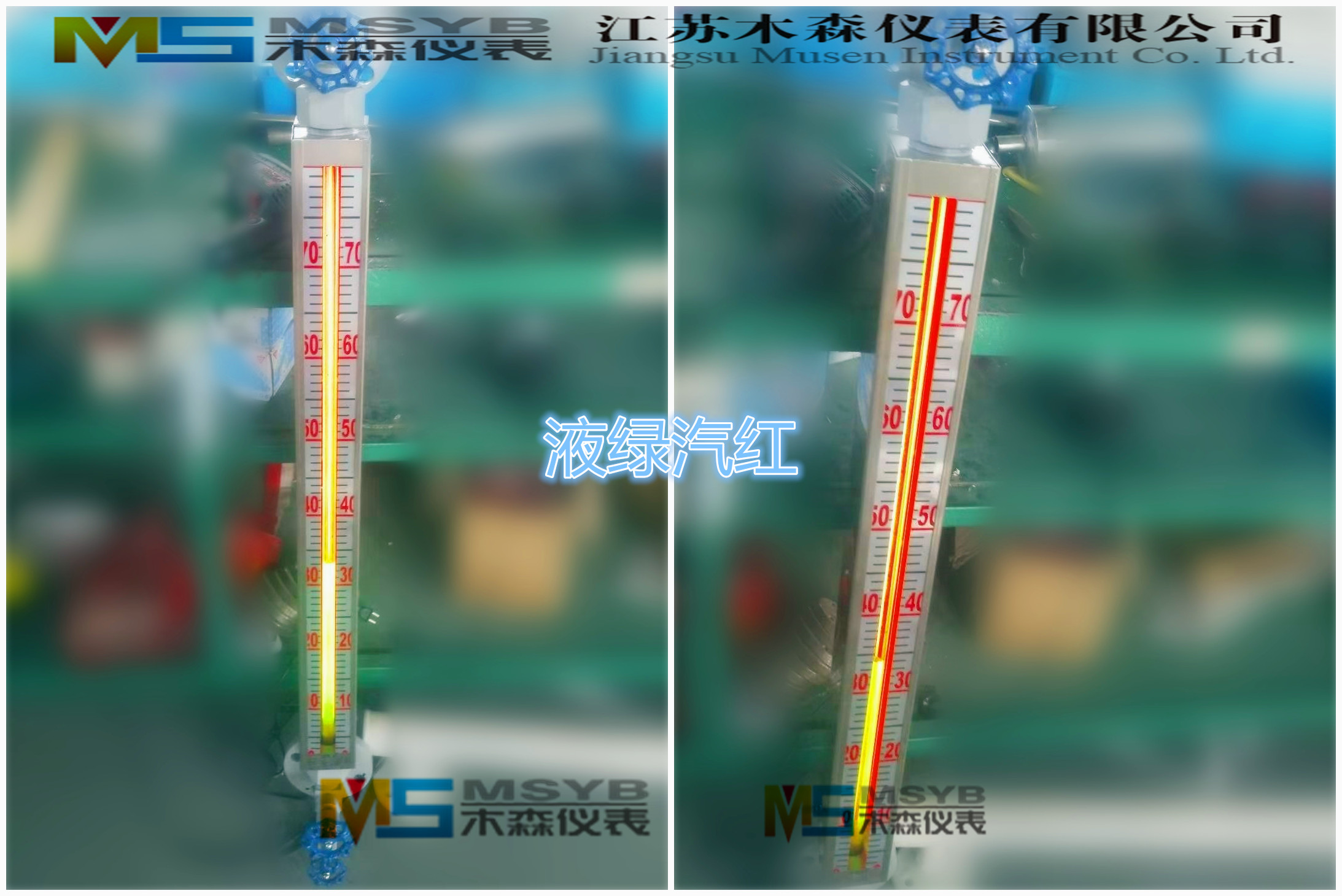

借助于红、绿色片,在测量时,使液相显示绿色,气相显示为红色。由于液气相显示反差大,指示鲜明清晰,所以对远距离操作和夜巡视更为有利。
产品特点及技术参数
●液、气相显示清晰、密封性能好、耐高温耐高压、防粘稠、重量轻、奉命长、无泄漏。特制的99.99%SiO2透明石英管,其变形点1077℃,软化点1730℃,抗压强度1170Kgt/cm2,膨胀系数5.5×10-7,经特殊工艺处理后具有耐高温,高压和优良的机械特性。
●结构简单、安装维护方便、耐腐蚀、无需电源、防爆。
UGS系列彩色石英管液位计主要技术指标
●特制的99.99%SiO2透明石英管,其变形点1077℃,软化点1730℃。
●搞压强度1170Kg/cm3 ,膨胀系统数5.5×10-7。经特殊工艺处理后具有耐高温、高压和优良的机械特性。
●工作压力:1.6、2.5、4.0、6.4、10.0MPa
●工作温度:<520℃
●测量范围L:测量范围由中心距而制定:300、500、800、1100、1400、1700、2000mm,特殊规格请注明尺寸。
●伴热蒸汽夹套:工作压力0.6MPa,接管尺寸G1/2″外螺纹。
●接口法兰:采用化工部1997年最新颁发的HG20592~20635-97法兰标准。法兰通径DN20、DN25,如用户需采用其他标准(如GB、ANSI等标准)可根据用户需要设计。
钢球自动封闭压力:大于0.2MPa
重量;15~30kg。


产品选型表

序号
型号、品种、规格编号

1

UFS
-   管式双色液位计
2
分类
  A               侧装双色
B               三色界面计
C               无盲区侧装双色
D               大口径
3




    3             300mm
5             500mm
8             800mm
11             1100mm
14             1400mm
17             1700mm
20             2000mm




      -
4
压力 等级
        16         1.6M..Pa
25         2.5MPa
40         4.0MPa
63         6.3MPa
X         10.0MPa
5
材质
                碳钢
                ICr18Ni9Ti
6
法兰 通经
            15     DN15
20     DN20
25     DN25
  P   平面法兰
T   凸面法兰





                R 伴热夹套

UGS
- 8 - 16 1 20 P R 型号:UDF 侧装双色,中心距800mm压力:1.6MPa  材质:碳钢法兰通经DN20 平面 带蒸汽夹套的彩色液位计


 显示高度与测量范围关系见下表(显示高度即标尺高度)单位:mm

显示高度 150 350 650 950 1250 1550 1850
测量范围 300 500 800 1100 1400 1700 2000


彩色石英管液位计安装与调试
1、本产品须垂直安装,最大偏差为≤3o,通过法兰与容器连接
2、液位计周围20cm距离内不得有铁、磁性物质
3、将传感器与所测容器连接,在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通
4、接通电源AC220V(或AC36V),此时液位计显示应为全红
5、先打开上阀,然后缓慢打开下阀,尤其是该液位计用在压力较高的压力容器上时(如电站锅炉),必须缓慢地注入压力,以防浮子突然受压损坏,使介质慢慢流入传感器,观察液位显示,由红变绿逐个转换。
6、液位显示调整:把容器液位上升至正中,上下移动本液位计显示盒与之相符,左右移动调至便于观察的方位,然后将上下固定环拧紧,即可投入使用。
7.订货须知 ●型号规格; ●公称压力、温度; ●特殊要求

运输贮存
在运输过程中应保持原包装的完好,在装卸时应轻拿轻放,以防零件的破损。 液位计应防止雨淋曝晒及强烈的冲击振动,当产品长期不使用时应原包装贮存 在温度为;、25℃~55℃,湿度不大于90%且无腐蚀性及有害气体的环境中。
