磁翻板液位计两种安装方式

发表时间:2020-06-08 12:04:20   点击次数:581  技术支持:150-5269-2011
 磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业过程中的液位测量与控制。产品根据浮力原理和磁性耦合作用而成,当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

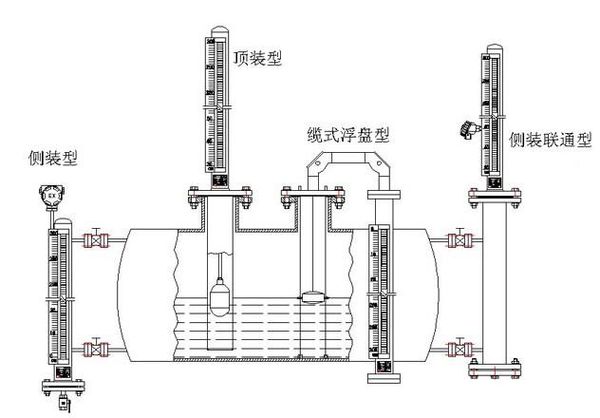

    磁翻板液位计两种安装方式:
    顶装的磁翻板液位计须要在安装时保持垂直,连杆也不能弯曲。顶装的磁翻板液位计使用时需要对指示器的磁翻板用所附磁钢进行一次引导,从而使磁翻板液位计零位以上指示白色、零位以下指示红色,通过无触点报警开关使转换起触点按液位给定值动作从而达到液位控制的目的报警开关安装在液位计所需控制位置,转换器安装在控制室内。利用磁藕合原理进行工作的,至顶装式此磁翻板液位计安装完毕后。
    侧装的磁翻板液位计安装于桶槽外侧的延伸管上,桶槽内部的液位可以由翻板指示器清楚得知。在旁路管外侧亦可加装磁性开关,做为电气接点信号输出,磁翻板液位计桶槽外侧装置延伸旁路管,由旁路管外加装液位指示器,将装有磁铁的浮球放进旁路管内,因磁性色片内装着与浮球磁性相反之磁铁,所以当浮球上升时会吸引磁性色片翻动,磁性色片颜色会由白色翻为红色,以指示实际液面高度。
