简述智能电磁流量计接线方式和菜单操作说明

智能电磁流量计由于独特的优点，其表现在测量过程中不受被测介质的温度、粘度、密度以及导电率（在一定范围内）的影响。目前被广泛地应用在工业中各种导电液体的流量测量，主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业，随着信息化与网络化的发展，工业中对于工业数据的网络共享与远程控控制已经成为未来发展的趋势，智能型的电磁流量计与计算机配套可实现远程的系统控制，这对于节约成本和提高效率无疑具有的优势。



智能电磁流量计怎么接线：电磁流量计接线的特点的量程范围宽，可达1：100。此外，电磁流量计接线的特点只与被测介质的平均流速成正比，而与轴对称的流动状态（层流或紊流）无关。电磁流量计接线的特点无机械惯性，反应灵敏，可以测量瞬时脉动流量，而且线性好，因此可以将测量信号直接用转换器线性的转换成标准信号输出。要想使用好电磁流量计，*先步非常重要，那就是分体式电磁流量计如何接线。一般的过程测量仪表都是二线制仪表，电源和信号共用两根电线。而电磁流量计则采用四线制，电源与信号线分开，既可用直流供电也可用交流供电，输出信号既有电流信号也有脉冲和报警信号，接线时须注意，不能将电源和信号线接错，以免损坏流量计。

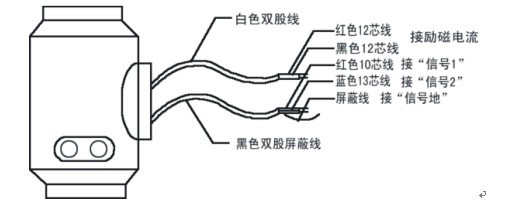

电磁流量计的接线分为两个部分，内部接线与外部接线，内部接线一般为5根线，传感器与转换放大器的连接。XY，ACB，即砺磁线圈接线二根，XY，电极接线　ACB，二根为电极接线AB，一根为接地C。外部接线一般为电源接入端。二线，信号输出线：六根，一般为4－20MA输出线二根，RS232通讯线二根，RS485通讯线二根。筒体上还有接地端子线。购买产品安装时一般只要打开表盖按说明书进行外部接线即可，不复杂。但如果管道是全塑管不导电时，则要妥善做好接地，以免出现流量不准或漂移现象。



智能电磁流量计静电感应现象介绍：也就是电的耦合,在相对的两物体中，如其一的电位发生变化，则由于物体间的电容使另一物体的电位也发生变化。干扰源是通过电容性的耦合在回路中形成干扰。它是两电场相互作用的结果。通过电磁感应、静电感应所形成的干扰大部分是50Hz的工频干扰电压。但是其他的高频发生器、带整流子的电机等设备，也会产生高频的干扰。由于雷云之间、雷云与大地间的放电，在配线上也能感应出异常电压。



智能电磁流量计菜单操作：管道式电磁流量计从与流体的流速相对应的微小感应电压中计算出体积流量，并输出1个4～20mA的信号。为保证获得正确的信号，使用前须设定3个参数，即通径、仪表系数和流量量程，其中前2个参数出厂时已经校好，用户不需要设定，而流量量程即输出电流为20mA时的瞬时流量值，使用前须进行标定。此外，流量计的显示模式、报警模式等也须设定。流量计的参数设置(组态)有两种方法：其一是利用显示面板上的按键，其二则是利用手持智能终端。



智能电磁流量计信号源与仪表之间的连接导线、仪表内部的配线通过磁耦合在电路中形成干扰。像我们在工程中使用的大功率的变压器、交流电机、高压电网等的周围空间中都存在有很强的交变磁场，而仪表的闭合回路处在这种变化的磁场中将会产生感应电势。



江苏木森仪表有限公司从事电磁流量计的制造多年，对于产品的造型与安装维护有着一整套的方案，如果您在过程中遇到疑问，可以致电公司全国销售热线，我们会有专家即时为您解决。
