为什么醋酸储罐液位测量选用磁翻板液位计较好
发表时间：2019-08-23 22:40:39 点击次数：727 技术支持：150-5269-2011
醋酸是基本化工原料，主要用于合成醋酸乙烯单体、醋酸纤维、三醋酸纤维、醋酸酯类、金属醋酸盐、醋酐及氯化醋酸。亦是制药、香料、染料工业的重要原料。此外，在照相、皮革鞣剂、配制食醋酸、乳胶漆、洗涤剂和净洗剂等方面也有广泛用途。醋酸的储存一般选用塑料储罐、钢塑复合储罐比较好，又由于醋酸易于挥发，不能使用开放式储罐储存，只能用密封性能良好的罐体储存。江苏木森仪表有限公司对于各类化工液体原料的液位测量有着非常丰富的经验，本文即是针对醋酸在与储存过程中的液位测量所作简单介绍 ，希望对大家有所帮助。
磁翻板液位计设计的时候其结构原理液位计根据浮力原理和磁性耦合作用而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红，白翻柱翻转180度，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色变为白色，指示器的红，白分界处为容器内介质液位的实际高度，从而实现液位的指示。
磁翻板液位计可直接用来观察各种容器内介质的液位高度。磁翻板液位计适用于石油、化工等工业领域的液位指示，磁翻板液位计结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。应上级要求须在危险化学品储槽（属密闭储槽/罐）上加装高位报警装置，以往储槽上都是使用的简单的玻璃管液位计和磁翻板液位计，醋酸储罐一般选用磁翻板液位计比较好，主要原因有：
1.醋酸,呈酸性,弱腐蚀.故材质要求为一般304或316L即可；
2.储存方式：采用不锈钢磁翻板液位计，并带液位变送器远传即可
3.醋酸储罐，从安全管理规范来说，是需要安装液位计并设高低液位报警。这介质味道较大，但液体粘度不大，无颗料杂质，常温下为液体、不结晶，从这些介质状况来看，经济、适合、直观、故障率低、可靠的选择，应该选不锈钢磁翻板液位计配变送器好；这种液位计，现场直观，测量可靠，故障率低！
4.如果是卧式储罐，也可以用磁翻板液位计，但要选用浮球式磁翻板液位计。安装方式则根据工况条件的实际情况加以选择，可以是侧装式安装也可以顶装式安装，**侧装式安装，其好处在下一篇文章中加以介绍。
http://www.jsmsyb.com/jishufuwu/2018/0629/142.html选型样本
http://www.jsmsyb.com/jishufuwu/2018/0629/142.html选型样本
磁翻板液位计是一种在罐区被大量使用的液位测量仪表，磁翻板液位计原理表述如下：
磁翻板液位计有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位，所以腔体的外面装了一个翻板(翻柱)显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻板(翻柱)显示器，推动磁翻板(翻柱)翻转180°;由于磁翻板(翻柱)是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
磁翻板液位计简便易用，具有以下突出特点和优点：
1、以浮子为感测元件，利用磁钢驱动翻片指示，因此无需能源辅助;
2、通过高密封、防泄漏等技术措施，磁翻板液位即使在低温、高温、高压、强腐蚀等各种恶劣的环境下，也能可靠工作;
3、因为磁翻板液位计的兼容性高，所以一直以来在工业中都获得了广泛的应用，是槽、罐等容器液位测量中的理想之选。

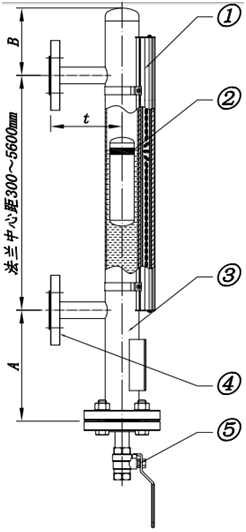

磁翻板液位计的结构由浮筒（主导管）、磁浮子、磁翻板（磁翻柱）、指示器、排污阀、连接法兰等组成。如下图所示：
控制型液位计是在磁翻板液位计的基础上增加了磁控开关，在监测液位的同时磁控开关信号可用于对液位进行控制或报警;远传型是在磁翻板液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。通过本文关于磁翻板液位计原理及动画的说明，可以清楚地了解到磁翻板液位计工作原理及结构。
