雷达物位计在油罐测量中的应用及5点须知
发表时间：2019-08-19 22:31:55 点击次数：669 技术支持：150-5269-2011

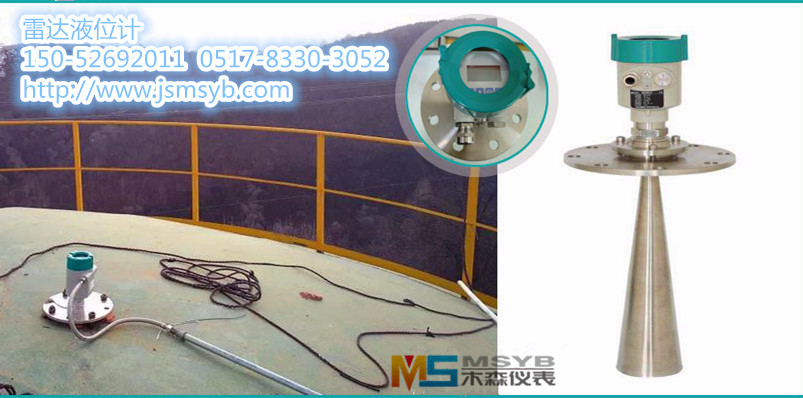

雷达物位计采用的是微波脉冲的测量手段，并可在工业频率波段范围内正常工作，其发射的波束能量低，不仅可以安装于各种金属、非金属容器或管道内，也可以实现对于液体、浆料及颗粒料的物位进行非接触式连续测量。雷达物位计适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。雷达物位计亦可以用来测量液化石油汽、煤气、轻质油、水、高温原油和渣油、食用油的液位；颗粒及粉料的料位，尤其在油库的应用中比较突出。其所用的微波频率是安全的微波频率，对人体及环境均无伤害，且具有不受介质比重的影响，不受介电常数变化的影响，不需要现场校调等优点，在安装与调试的便捷方面有独特的优势，无论是对工业需要，还是对顾客经济实惠的考虑，都是不错的选择。一般在改造工程中，尤其是在适用于安装侧装式的仪表，需要在罐体侧边打孔的情况下，使用雷达物位计是一个非常好的方案。
雷达物位计油库的液位的工作原理是：由仪表探头发出高频脉冲并沿缆绳向下传播，遇到油品表面即刻反射回来被仪表内的接收器所接收，通过其芯片内部运算将所测的距离信号转化为油品的液位信号。其中，仪表的测量距离D同脉冲发射到被接收所用的时间成正比，计算公式为：D=C×t/2(C为光速)。
如果我们将已知的油罐空罐值(参考点到油罐底部)用E表示，罐内油品高度用L表示，雷达测量距离用D表示，则三者关系为：L=E－D。
由导波式雷达物位计将标准的4～20mA液位电流信号通过屏蔽双绞线传输给现场的PLC模拟量接收模块，再由遍布罐区的ControlNet网将液位信号传送给油库中控室PLC主机，进行界面显示。
理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。对于过溢保护，可定义一段安全距离附加在盲区上。小测量范围与天线有关。随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
如果将雷达物位计用于油罐液位测量中，以下几点须予以关注：
1、油罐大小。对于50km，的大型油罐，应选择可靠性较高的仪表。
2、使用目的。对于直接输转或装船的油罐，要选用精度较高的贸易级而不是过程监控级仪表。
3、储存介质特性。因原油粘度大、凝点高，应选用非接触式仪表。
4、操作维护性。应选用易操作、易维护、易安装和维护费用低的仪表。
5、数据传输性能。要求仪表数据能实现远传并就地显示，接口要标准化。
