磁翻柱液位计校准步骤三大要点

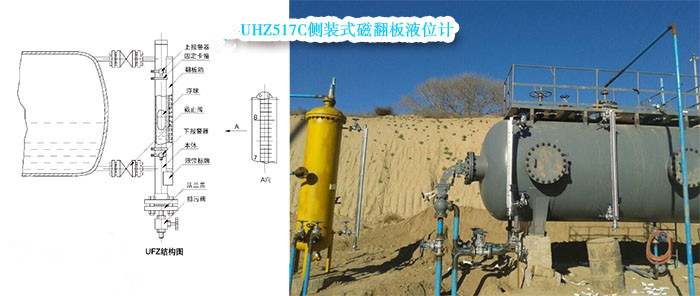

磁翻板液位计在国内的市场应用相当的普遍，尤其是在许多罐区尤其常见。但是由于厂家众多，各个企业的产品良莠不齐，产品质量区别较大。在仪表的过程中涉及的关键技术有不少，无论是材料的选择，加工的工艺，检测的手段都会对仪表的使用寿命和测量精度产生影响，本文重点要谈的是磁翻板液位计的校准方法，希望对正在使用磁翻板液位计产品的朋友有所帮助。

*先、确定介质密度：

   磁翻板液位计的工作原理是依据于阿基米德的浮力原理，因此介质的密度是其中的一个重要指标，磁翻板液位计正常工作的*要前提是浮子能够正常浮于液面上，浮子才能正确反映所测液面的高低。介质密度可以用标准密度计测量，也可以根据用户提供的具体资料查取，介质密度需记录备案，确保介质密度能够符合液位计使用说明书的要求。虽然理论上介质密度对液位计的示值有影响，但是实际使用中液位 计的零位和满度值都可以通过电位器直接调整过来。



*二、确定参考零点 ：

1、用游标卡尺测量连 接管路内径D，在罐体上部确定一个标准液位的下尺点，如有条件，好能够打磨成凹槽以免测深尺摆动，并作记号；

2、在罐内不带压力的状态下以手动方式往储罐内注水，当水位略高于液位计进水管时停止注水，磁翻板液位计打开下连接法 兰口手动球阀E并松开罐体与被校液位计间的连接法兰F(不取下，使水流不过冲)，直到管 路中 无涌动流时，关闭E，取下法兰，待罐内液体平稳时打开E，再待呈滴流状态，稳定1min(必要 时可通过排水阀门排水，提高检测效率)；

3、磁翻板液位计用钢卷尺测量从测点到水面间的距离ha，实际零位空高h0=ha-D/2，此状态 即液位计测量零点。



*三、各液位点的校准：

1、装上法兰，关闭 ，继续往罐内注水，至翻板指示需校准液位的主刻度处，待水面稳定后测量输出电流及水位空高hi，实际液位



2、继续其他点的测量磁翻板液位计直到满量程。

*四、液位零点和满度的调校：

 在确定参考零点的同时，调整零点电位器，使得输出电信 号显示为4mA；满度调整在标准液位的上限值进行，调增满量程电位器 ，使得输出 电信号显示 为20mA。磁翻板液位计下行程测量中若输出存在偏差，参照此方法进行调整。现场校 准需要重复以上步骤三个回程的测量。
