浮标液位计的安装指导说明



 浮标液位计是一种机械式的液位测量机构，根据力平衡原理设计，具体为阿基米德的浮力原理和牛顿的重力原理，在测量容器中的液位处于某一位置时浮标重量W，重锤指针重量W1 和浮标浸在液体中所受浮力F，整个系统中摩擦力f，四力处于平衡状态（即W-F- W1-f=0）。当液位上升时，由于牵引索吊着浮子沿导向索被浮起，液体浮力，F增大，使原平衡系统地四力失去平衡，在重力的作用下，重锤指针向下滑行，同时也连续地在标尺上指示液位的上升高度。同理，可说明液位下降时，浮子浮力F减少，使牵引索与液体同步下降，由于浮子的重量大于重锤指针的重量，使指针向上运动，同样在液位连续下降变化时，重锤指针能随之连续地指示液位的下降情况，从而达到准确测量液位变化的目的。



浮标液位计的结构组成：

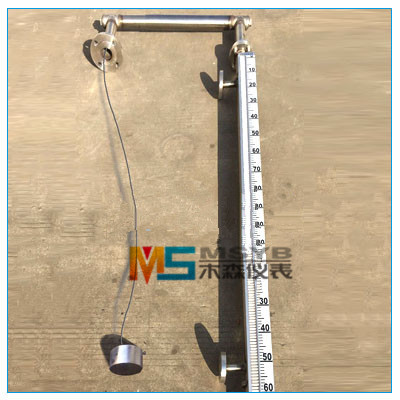

　　浮标液位计仪表结构：液位计是由浮子、牵引索、导向滑轮、重锤指针、显示标尺或磁性翻板等五部分组成。



　　1、浮子：浮子是用二个不锈钢（或碳钢）空心圆锥体和一个不锈钢（或碳钢）空心圆柱体焊接而成，并在浮子两侧焊有导向环起导向作用，浮子的作用是直接把液位变化的浮力转给牵引索，使牵引索将液位变化转送给重锤指针，实现液位变化的现场指示。



　　2、牵引索：连接钢丝的一端吊着浮子，另一端连接重锤指针，中间部分封闭在钢管内。



　　3、导向滑轮：它是根据现场液位罐的几何形状和仪表安装要求设计的，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。



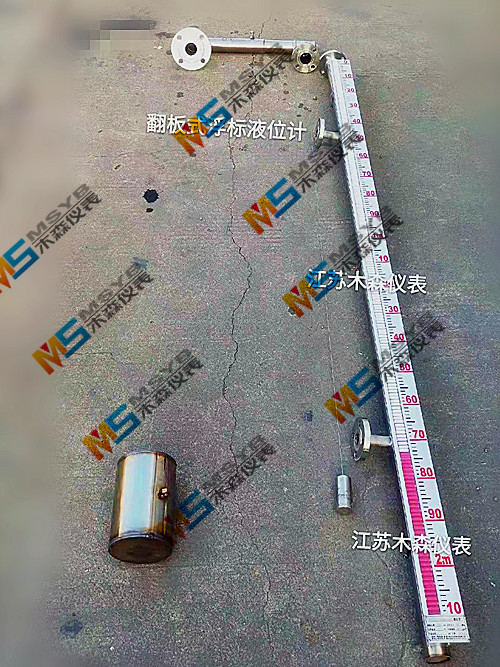

　　4、重锤指针：是选用A3F钢所制成，中间制成指针形式，指针所指相应的标尺数值即为测量液位高度，它是随浮子的变化随连接牵引索进行同步运动的。磁性翻板显示时重锤指针由内装磁钢的钢管代替。



　　5、显示标尺：它由用户根据实际工况条件由合金铝或不锈钢压制而成的，并在表面刻好标准数值，以厘米为单位，每节高度为1米。磁性翻板显示时由红、白翻板代替。



浮标液位计工作情况描述：

浮标液位计是液位仪表中工作原理和设计结构为简单的一种产品，也是具有较长使用历史的一种液位计。浮标液位计由于原理和结构简单，测量所获得的结果**度相对较低，但是凭借低廉的售价还是在一些对**度要求不高的工作场合有较多应用。



浮标液位计的设计原理是力学中的力平衡原理，通过浮标的重力与液位提供的浮力、和重锤针的重量之间的平衡，来实现液位高度的测量和指示。浮标液位计在测量中也受到内部部件之间摩擦力的影响。



浮标液位计所测量的液体介质页面上升时，浮标受到的浮力F就会增大，而这时浮标的重量W、重锤针的重量W1和系统摩擦力f都不变，力的平衡关系被打破，重锤针就会下滑从而减少浮标所受的浮力F，直至形成新的平衡关系，这样重锤针的位置既能显示出液位数值。



浮标液位计的浮标在某一液位高度漂浮时重量为W，液体介质为浮标所提供的浮力为F，浮标液位计的重锤针为W1，浮标液位计各个部件之间的摩擦力为f，这样W就应与F、W1、f之和相等，形成力的平衡关系。



浮标液位计产品特点：

浮标液位计凭借着自身简单的结构和低廉的价格，在一些低精度要求的测量场合有着较多应用，例如石油石化系统的油罐、油槽和油库的测量，及民用建筑的水塔或水箱的液位测量等。浮标液位计具有一定的防腐蚀功能，也可以用于一些低腐蚀性液体介质的测量。



    浮标液位计的安装指导说明：

　　1、 导向钢丝下支承焊接安装：

在容器底部按照液位计浮子运动方向要求确定位置，焊接或铆接好固定导向钢丝下支承。如设备不具备焊接条件，可采用重锚固定方式固定导向钢丝下支承。如容器内液面波动不大，可不安装导向钢丝。

　　2、 导向钢丝的安装：

　　（1）用力使钢丝拉直，并固定在下支承上，注意不要使钢丝有弯曲或打结现象，以免影响浮子上下移动。

　　（2）导向钢丝通过浮子的导向环，后穿入吊勾螺钉，把钢丝的终端固定并用导线夹头夹紧，并旋紧吊勾螺母，使其处于紧张状况，再将上螺母拼紧，以防松动，然后盖好封盖。

　　（3）两根导向钢丝要垂直地面，而且相互平行，保证两者之间距离与浮子的导向环的中心距一致

　　3、 标尺安装：

　　标尺的长度是按用户在订货时所提供的测量范围而确定的，在安装时要求：

　　（1）标尺的连结部分应做到平直、光滑、不应有凹凸现象，以免影响重锤指针的正常运行，或引起测量的误差。

　　（2） 标尺应与贮罐内液面相垂直，不应有倾斜现象，标尺安装的垂直度不能大于5°，以免造成重锤指针卡死，使测量失败。

　　（3）在焊接标尺脚架时，应尽量做到安装表面在同一平面上，安装孔在同上直线上，即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线，使重锤指针在标尺槽中灵活升降。

　　4、 浮标连接钢丝及重锤指针的安装：

　　浮标与连接钢丝的一端用导线夹头夹紧固定，然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内，并和重锤指针相连接，用导线夹头夹紧固定，后调整各导向滑轮支架，使连接钢丝与水平垂直，使浮标在导向钢丝上活动灵活，有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。
