顶装磁翻板液位计加工工艺与结构特点

磁翻板液位计的安装方式有多种，而顶装是磁翻板液位计安装方式中较为常见的一种方式。通常，顶装磁翻板液位计是安装在地埋罐，或者在容器不适宜侧面开孔及侧面安装空间很小时选用。在顶装磁翻板液位计的浮筒内设有磁浮子，该浮筒外设有磁翻板指示器，该磁翻板指示器和该磁浮子通过磁性耦合作用，对各种塔、罐、槽等设备的介质液位进行检测。为此设计了一种顶装磁翻板液位计具有与传统顶装磁翻板液位计不同的工艺和结构，那么，顶装磁翻板液位计的工艺新在何处？结构又独特在哪里？与传统顶装磁翻板液位计相比又有哪些优点呢？



一、传统顶装式磁翻板液位计的工艺结构及弊端

浮筒、容器以及连接用的法兰等的材质多为金属材料，当被测液体为腐蚀性液体时，为防止被测液体腐蚀浮筒或者连接法兰，造成安全事故的发生，通常需要采用内衬设计。在传统的顶装式磁翻板液位计中，浮筒内的内衬通常采用翻边工艺，在浮筒靠近容器的一端形成一个环形翻折部。但受限于浮筒形状、尺寸以及内衬材料的尺寸和特性影响，该翻折部的翻边密封面无法做到很大，加上容器开口通常是大于该翻折部所覆盖的区域，因此造成了容器开口与翻折部以外的金属面（如法兰的表面）相通，从而容易导致这些金属面受腐蚀，易造成安全事故，给带来麻烦。



二、顶装磁翻板液位计的新工艺与独特结构

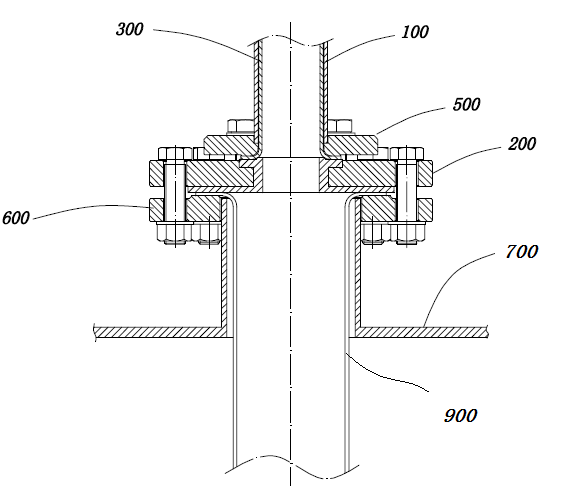

针对传统顶装式磁翻板液位计的这些弊端，在多次试验的基础上，对现有的内衬工艺与结构做了改进，发明了顶装式磁翻板液位计的一种新工艺及其结构，如下图所示，其提供了*先连接件和连接内衬。该连接内衬具有用于连通内衬连接口的*先连接口、自*先连接口向外成环形设置的*先密封部、用于与被测容器连通的*二连接口和自*二连接口向外成环形设置的*二密封部。由于该*先连接件和连接内衬为单独设置，可以单独制造，因此*先密封部和*二密封部可以制作的足够大，从而实现*先密封部与浮筒内衬的翻折部密封抵接；同时，连接内衬的*二密封部用于与容器实现密封连接。由此，该连接内衬可以与浮筒内衬和容器开口内的护筒形成密封的连接，从而避免连接处的金属面受腐蚀，使安全顺利地进行，免受因发生安全事故对生命和财产造成的安全威胁。

顶装磁翻板液位计在中的应用表明，该内衬工艺有效解决了传统顶装磁翻板液位计应用中存在的问题，使产品的可靠性大大提高，受到用户的一致认可和好评。
