浮球液位计的测量原理
浮球液位计是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，并叠加HART信号输出或就地液晶显示，可现场显示液位的百分比、4~20mA电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。
浮球液位计由浮球、插杆等组成。浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。
MS- -UQZ浮球式液位开关参数：
测量范围：0~3500mm
供电电压：12~36V DC
输出信号：开关量信号；
负载电阻：250Ω
测量精度：±10mm
环境温度：-40~80℃
工作温度：-20~120℃
公称压力：≤1.6MPa
法兰标准：A：JB/T82.1-94(平面法兰)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法兰)
DN80 PN0.6 球φ76
介质密度：≥0.65g/cm3
介质粘度：≤0.015PaS
接液材质：不锈钢
防护等级：IP65
更多产品请点击www.jsmsyb.com
产品相关关键词 ：报警开关,液位报警,磁翻板液位计报警开关,液位计厂家
MS--UQZ浮球式液位开关产品选型表：
|
型 号 |
规 格 |
表 示 内 容 |
||
|
MS-UQZ |
|
磁浮球液位开关 |
||
|
|
01 |
|
|
顶置式 |
|
02 |
|
|
侧侧式 |
|
|
03 |
|
|
侧底式 |
|
|
04 |
|
|
支架式 |
|
|
|
H |
|
测量范围H |
|
|
|
|
* |
引颈长度(选01型时请注明) |
|
|
MS-UQZ |
□ |
□ |
□ |
|
MS--UQZ浮球式液位开关计分以下四种安装方式：
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装
(订货时请用户注明安装形式和引颈长度L值。)

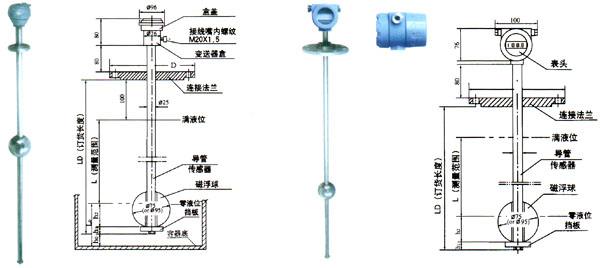

对于敞口或非金属容器，可以采用支架安装方式。具体形式见图
MS--UQZ浮球式液位开关接线方式：见图
MS--UQZ浮球式液位开关操作说明：
1、按键操作
|
调零键[Z]、调整键[S]、功能键[M]
|
||
|
操作内容
|
操作方法
|
备注
|
|
按键开锁
|
同时按下[Z]和[S]键5秒钟以上，便可开锁(LCD屏幕显示：OPEN)。
|
|
|
PV值清零
(即零位调整)
|
将浮球直接置于零位上，按键开锁后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，(LCD屏幕显示：PV=0) | 如果当前PV值与0值的偏差超出50%FS，PV值清零无效，(LCD屏幕显示：PVER) |
|
4mA点有源迁移
|
按键调零：将浮球置于零位，按下[Z]键2秒钟，开关将输出4mA电流，完成调零操作。(LCD屏幕显示：LSET) |
|
|
20mA点有源迁移
|
按键调满：将浮球置于满位，按下[S]键2秒钟，开关输出20mA电流，完成调满操作。(LCD屏幕显示：HSET) |
|
|
开关数据恢复
|
先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将开关数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对开关进行过数据备份，无法将开关数据恢复到出厂时状态。 | |
如果2分钟之内没有任何按键按下，开关按键自动锁住，若要操作，需重新开锁。以上操作，使用调零键【Z】、调满键【S】即可实现，两按键开关主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置
测量参数设置时，连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C **后按功能键确认并退出设置状态恢复显示状态。
|
显示内容
|
设置内容
|
操作方法
|
|
|
0.888
ZEPO CM
|
设置4mA点量程
|
按[Z]键选择修改的数字或小数点 | 按[S]键调整数值或小数点位置 |
|
100.00
SPRN CM
|
设置20mA点量程
|
同上
|
同上
|
|
2.000
DPMP S
|
设置阻尼时间
|
同上
|
同上
|
|
12.008
DISP mA
|
设置显示模式
|
按[S]键选择显示模式(显示液位、电流、百分比) | |
|
3.6
FIX C CM
|
固定电流输出
|
输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA) |
|
