磁翻板液位计如何通过干簧管进行4-20mA信号远传输出的

磁翻板液位计工作原理：

*先让我们来了解一下磁翻板液位计的结构：每一台磁翻板液位计都有一个容纳浮球的腔体，称为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色，两色交界处即是液面的高度。



磁翻板液位计信号远传输出原理：

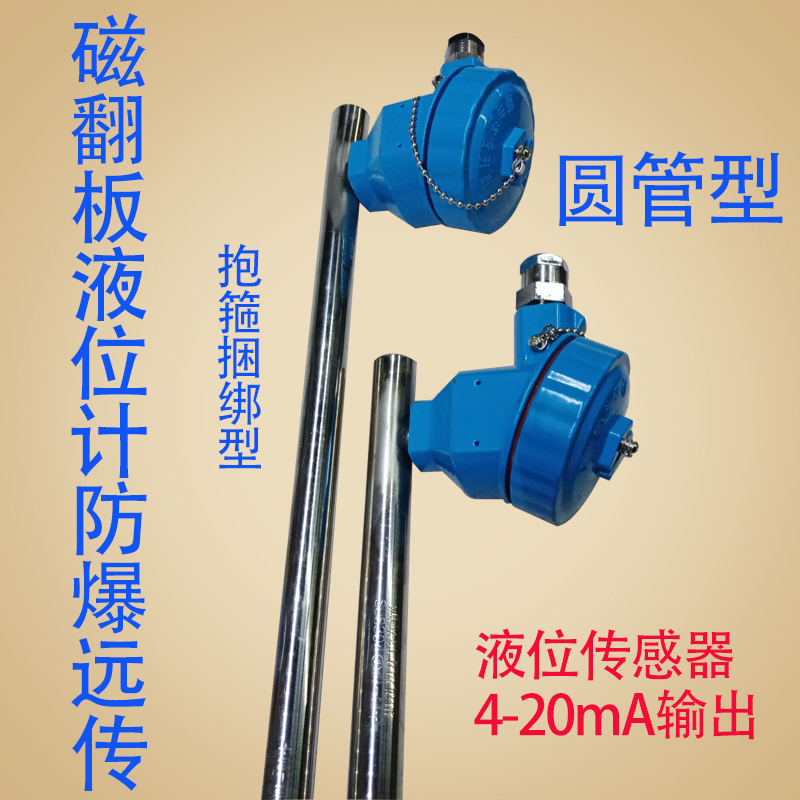

　　而带有远传变送器的磁翻板液位计，在其变送器部分及电气部分的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。磁翻板液位计的电子元件几乎没有电容器、电感等储能元器件。可以叠加通讯协议，也可以使用总线通讯。

　　为了扩大磁翻板液位计的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。其中，4～20mA电流信号是比较常用的一种。比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制，这个就是磁翻板液位计现实远传信号输出的原理及过程。



其基本结构为：

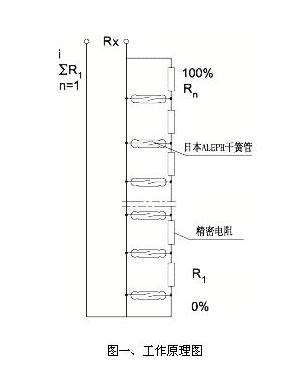

在一块电路板上串了n个电阻在每个电阻上并有N个常开型干簧管，磁浮子上下移动来使干簧管闭合短路并联电阻，使总电阻值呈线性变化，由变送输出4——20MA信号！

远传磁翻板液位计工作原理：

     该磁翻柱液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成，其结构如图所示。工作原理为：容器内的浮筒（按不同介质和压力针对），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻柱翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。

　　1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计

　　2、 适用于粘度较大的液体介质

　　3、 显示器的观察方向可任意改变

　　4、 其他特点和UFZ特点相同。
