顶装磁翻柱液位计的安装要点
发表时间：2019-04-30 04:05:54 点击次数：723 技术支持：150-5269-2011
磁翻柱液位计是以磁性浮子驱动双色磁翻柱指示液位，可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。
安装要点：
1、液位计安装须垂直，以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。
3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。如果在出厂时已经将浮球组件安装在主体管内，为保证运输过程中不伎浮球组件损坏，我们用软卡将浮球组件固定在主体管内，安装时只要将软卡抽出即可。
6、根据介质情况，可定期找开排污法兰清洗主体管沉淀物质。
顶装式磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型磁翻板液位计，具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示.
顶装式磁翻板液位计技术要求
测量范围：0～5000mm
准确度： ±10mm ±16mm
翻柱直径：10mm，16mm
公称压力：2.5MPa
介质密度：≥0.7g/cm3（特殊要求可达0.45g/cm3)
介质温度：-20～+350℃
接液材质：不锈钢304/316/316L及PP材质
介质粘度：≤2.0Pa.s
环境振动：频率≤25Hz振幅≤0.5mm
跟随速茺：≤0.05m/s
法兰标准：HG20592～20635-97
报警器、远传装置：技术参数和UHZ-25系列相同
顶装磁翻板液位计结构

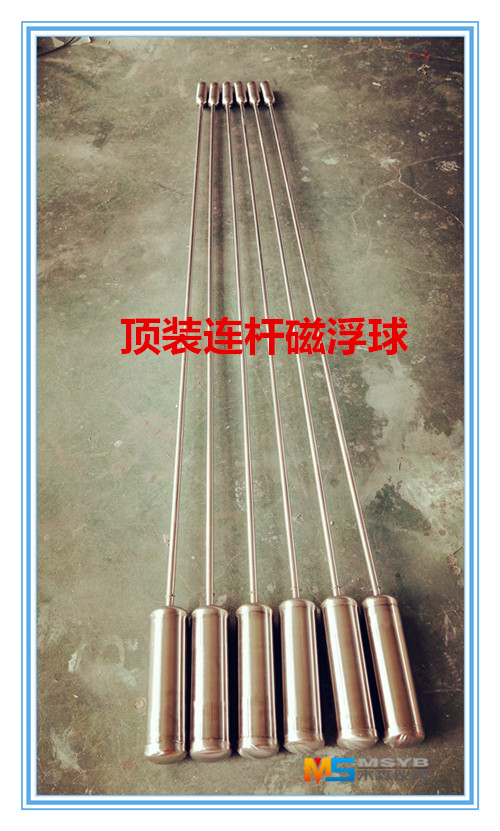

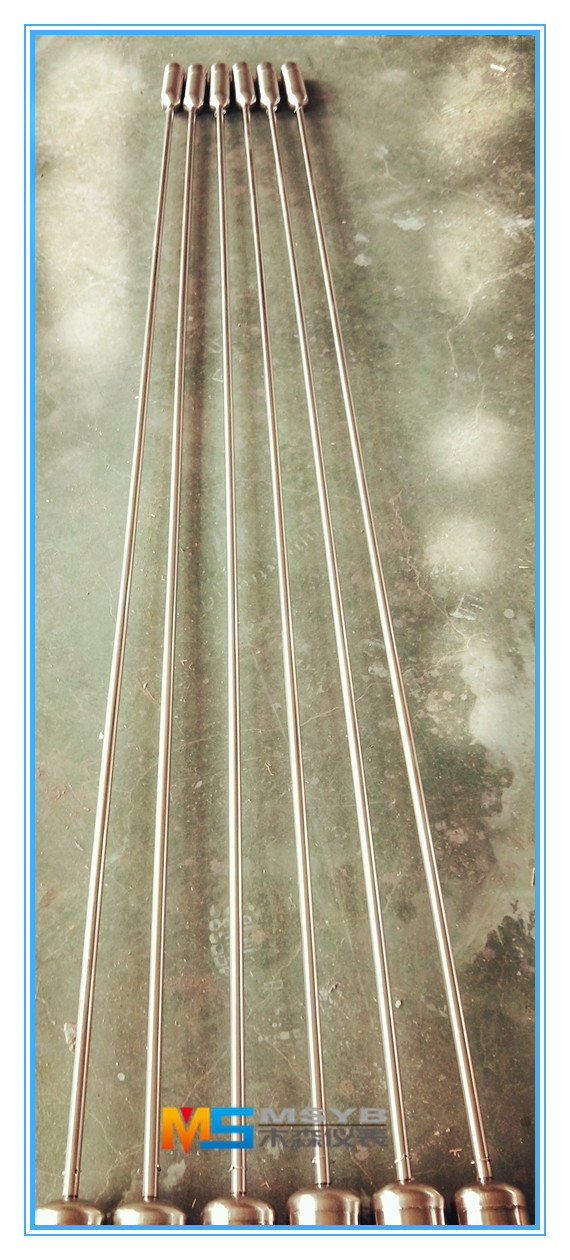

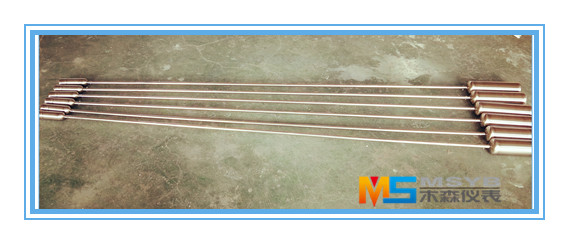

该顶装式磁翻板液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）等组成，与本公司的液位控制开关和液位远传变送器装置配套使用，可实现液位的上、下上限报警及限位控制，液位远传变送器装置可将液位变化转换成4-20mA线性电流信号，实现远距离的指示、检测、控制和记录。与其结构如图所示：
工作原理
容器内的浮筒（按不同介质和压力针对），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。
1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计
2、 适用于粘度较大的液体介质
3、 显示器的观察方向可任意改变
4、 其他特点和UFZ特点相同
顶装式磁翻板液位计选用须知:
1、 防腐型公称压力≤1.0MPa。
2、 液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。
3、 液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。
4、 安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97)制造。
顶装式磁翻板液位计安装使用和维护:
1、 液位计护导管和主体导管须保持垂直
2、 连杆不能弯曲，须挺直插入
3、 安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色。
