浮球液位计如何正确地进行日常的维护
发表时间：2019-04-24 04:21:53 点击次数：776 技术支持：150-5269-2011
浮球液位计是一种比较适用于各种敞开和低压条件下的液面位置测量的液位仪表，该仪表能够在所要求的液面位置测量，并且可以通过准确的远传控制信号，对液位高度进行及时的报警或自动控制水泵电动机的启动和停止等。
其工作原理是利用浮球内磁环随液位的变化，从而来改变杆内的电阻于磁簧开关所组成的分压电路，磁簧开关的间隙*小，精度就*高。连续式浮球液位计的分压信号可经过转换器变成4~20mA或其他不同的标准信号。这种液位计可配合其他仪表作远距离的指示，是一种原理比较简单，可靠性极佳的液位指示计。目前此仪表已经广泛的应用于工矿企业、民用建筑、科技研究领域中的水塔、水箱、水池等的水（液）位自动控制或报警，同时也可用于环境保护的“三废”处理排污放液的设施之中。
浮球液位计的浮子如果正常使用，也可使用三氯乙烯或酒精注入引压孔到其高度二分之一处浸泡5分钟左右,**起码3年内不需要维修保养。如果是比较特殊的 介质，然后轻微晃动、重复多次,直到磁性浮子式液位计清洗干净位止。比如比较粘稠的、或者杂质多的，维护起来也比较方便，直接拿开法兰，抽出浮子就可以 了。
浮球液位计的浮子在罐体内部，那么，在日常的维护保养中，清洗完毕后将液位计慢慢的放回铁管中,只需要观察和记录参数即可，观察测量液位与实际液位是 否大致一致，观察液位指示是否正常，如果记录参数没有问题，就算是一次维护了。感觉已放置铁管的低部,将旋帽安装回原处即可,因为如果真的要进行整 体的清洗那是不可取的，也是不实际的，那会非常麻烦。而且再次拿出、重复放入可能会影响浮球液位计的测量。况且浮球液位计本身不需要维护保养，因此只需要 常规的观察和记录就可以保证其正常工作。在将卸下清洗后的液位计重新安装,须再次对比照水闸同一水位当时的水位表尺。
对二次仪表的检测值进行矫正，我们知道任何产品都有使用寿命，不论数据寿命的长短，如果没有做好维护保养，那只能缩短机器使用寿命而已。常用的浮球液 位计也是需要维护的，虽然它与磁翻板液位计一样，相比于其他液位计安装维护保养都很方便和简洁，但是也是基础工作，以确保采样数据的正确性。须做到规范 和定时维护保养的习惯，才能保证产品的正常工作，延长使用寿命。
液位计要放置整齐,浮子虽然在内部，但是浮球液位计的维护不需要打开罐体，这就是这种液位计的优势之处。但是，液位计的管道、线路要有条理，在正确操作无误的情况下，浮子是基本不需要维护保养的，润滑良好按时加油或换油,油压正常,油标明亮,油路畅通。
使用磁簧开关不需供应电源，接点寿命可达200万次。
所有的开关出线在同一接线盒，外部施工配线成本低廉。
多个开关控制点和其它形式的液位开关比较，RF型的单价**低。
接线盒的防护等级皆在IP-65以上。
有PVDF、PP、 PVC塑胶材质及SUS304、SUS316金属材质，因此不管酸碱液、溶剂或各种燃油，皆有合适产品可配合使用。
磁簧开关与导线和液体隔离，因此在高温、高压设备上亦可使用。

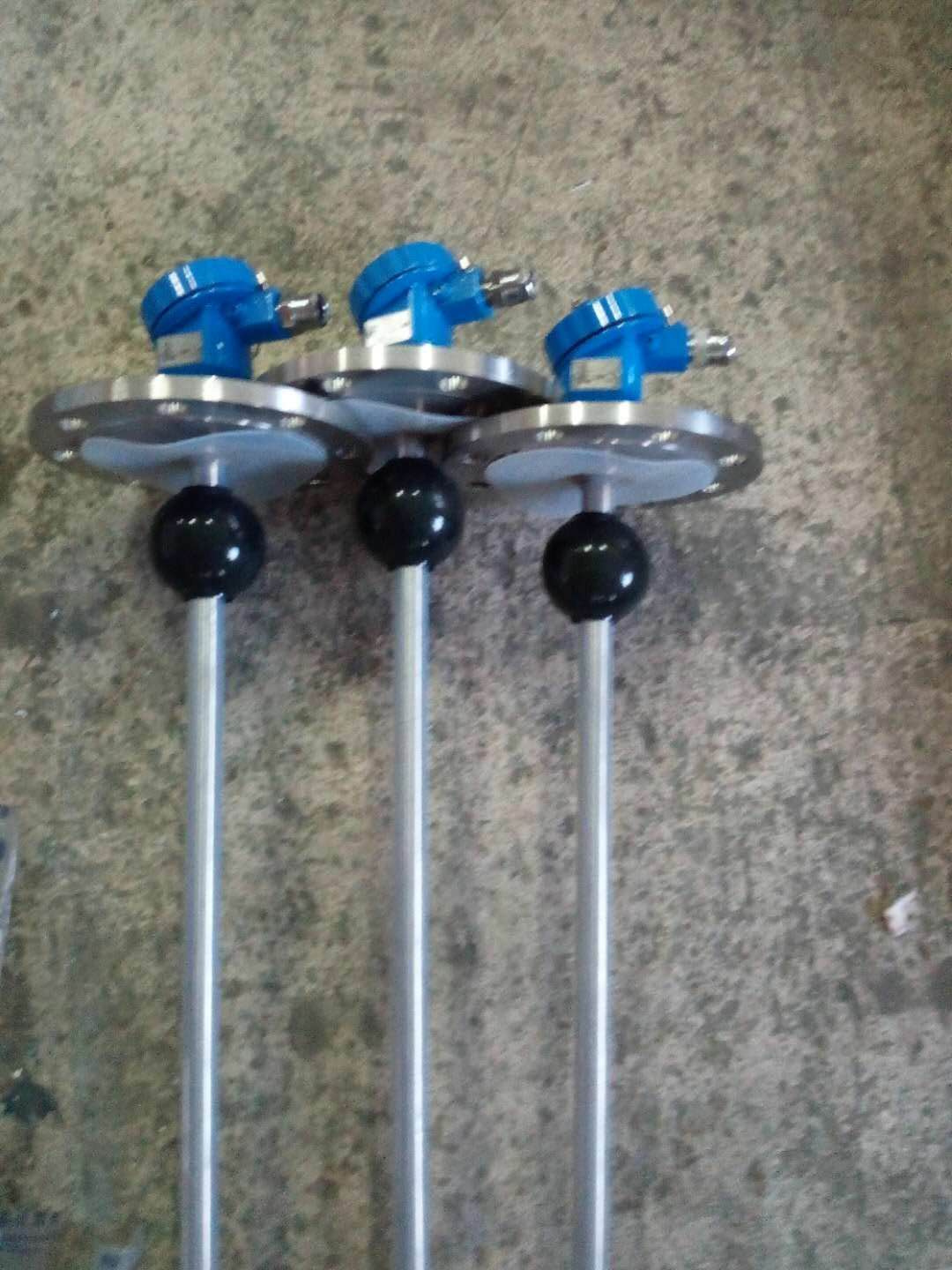

连杆式浮球液位开关套装，适用于高温和高压场合
60VA干触点簧片开关，可通过浮球安装位置选择常开或常闭
316 SS浮球、导管和安装接口，适用于恶劣环境
带便于电气对中调节的可旋转底座的美标（NEMA 4X）聚丙烯外壳
可定制导管长度和开关设定点尺寸
MS- -UQZ浮球式液位开关参数：
测量范围：0~3500mm
供电电压：12~36V DC
输出信号：开关量信号；
负载电阻：250Ω
测量精度：±10mm
环境温度：-40~80℃
工作温度：-20~120℃
公称压力：≤1.6MPa
法兰标准：A：JB/T82.1-94(平面法兰)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法兰)
DN80 PN0.6 球φ76
介质密度：≥0.65g/cm3
介质粘度：≤0.015PaS
接液材质：不锈钢
防护等级：IP65
MS--UQZ浮球式液位开关产品选型表：
|
型 号 |
规 格 |
表 示 内 容 |
||
|
MS-UQZ |
|
磁浮球液位开关 |
||
|
|
01 |
|
|
顶置式 |
|
02 |
|
|
侧侧式 |
|
|
03 |
|
|
侧底式 |
|
|
04 |
|
|
支架式 |
|
|
|
H |
|
测量范围H |
|
|
|
|
* |
引颈长度(选01型时请注明) |
|
|
MS-UQZ |
□ |
□ |
□ |
|
MS--UQZ浮球式液位开关计分以下四种安装方式：
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装
(订货时请用户注明安装形式和引颈长度L值。)
对于敞口或非金属容器，可以采用支架安装方式。具体形式见图
MS--UQZ浮球式液位开关接线方式：见图
MS--UQZ浮球式液位开关操作说明：
1、按键操作
|
调零键[Z]、调整键[S]、功能键[M]
|
||
|
操作内容
|
操作方法
|
备注
|
|
按键开锁
|
同时按下[Z]和[S]键5秒钟以上，便可开锁(LCD屏幕显示：OPEN)。
|
|
|
PV值清零
(即零位调整)
|
将浮球直接置于零位上，按键开锁后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，(LCD屏幕显示：PV=0) | 如果当前PV值与0值的偏差超出50%FS，PV值清零无效，(LCD屏幕显示：PVER) |
|
4mA点有源迁移
|
按键调零：将浮球置于零位，按下[Z]键2秒钟，开关将输出4mA电流，完成调零操作。(LCD屏幕显示：LSET) |
|
|
20mA点有源迁移
|
按键调满：将浮球置于满位，按下[S]键2秒钟，开关输出20mA电流，完成调满操作。(LCD屏幕显示：HSET) |
|
|
开关数据恢复
|
先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将开关数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对开关进行过数据备份，无法将开关数据恢复到出厂时状态。 | |
如果2分钟之内没有任何按键按下，开关按键自动锁住，若要操作，需重新开锁。以上操作，使用调零键【Z】、调满键【S】即可实现，两按键开关主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置
测量参数设置时，连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C **后按功能键确认并退出设置状态恢复显示状态。
|
显示内容
|
设置内容
|
操作方法
|
|
|
0.888
ZEPO CM
|
设置4mA点量程
|
按[Z]键选择修改的数字或小数点 | 按[S]键调整数值或小数点位置 |
|
100.00
SPRN CM
|
设置20mA点量程
|
同上
|
同上
|
|
2.000
DPMP S
|
设置阻尼时间
|
同上
|
同上
|
|
12.008
DISP mA
|
设置显示模式
|
按[S]键选择显示模式(显示液位、电流、百分比) | |
|
3.6
FIX C CM
|
固定电流输出
|
输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA) |
|
