磁性液位变送器的错位安装

---

磁浮式液位计主要应用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量。磁浮子液位计有顶装浮球液位计和侧装浮球液位计，可配制远传液位变送器，用以实现液位信号远传的数/模显示。







液位变送器分为投入式、直杆式、法兰式、螺纹式、电感式、旋入式、浮球式，其安装简单使用方便，灵敏度高，响应快，测量准确度高；液位变送器的工作原理是当被测介质的两种压力通入高低两压力室，作用在敏感元件的两侧隔离膜片上，通过隔离膜片和元件内的填充液传送到测量膜片两侧；液位变送器可将各种物位参数的变换转换成标准电流信号，远传至操控室，供计算机集中显示或自动控制，广泛应用于各种工业过程中的检测控制。







但对于较长量程液位测量时，一般情况下常采用分段液位变送器；例如，针对较长量程的液位计，在液位计的上部、中部及下部分别安装单独的液位变送器，每一个液位变送器分别各自输入4-20mA的电流信号，与其连接的控制显示系统将收到三个测量结果，由于三个测量结果相对独立，不能连续监控显示整个液位计的信号，使用非常不方便，测量准确度也相对较差。







内容







针对现有问题，本公司提供了一种磁性液位变送器，主要目的是解决长量程液位测量使用分段液位变送器，不能实现连续监控液位信号。







：一种磁性液位变送器

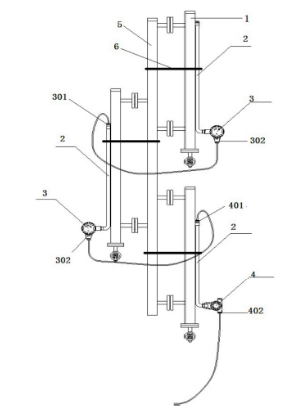

图为本发明结构示意图







为达到上述目的，本公司所采取的技术方案为：一方面，实施例提供了一种磁性液位变送器，包括：包括磁浮式液位计和液位变送器，液位变送器的传感器紧固于磁浮式液位计的主体管外侧；液位变送器包括由传感器与连接器电连接组成的A型液位变送器和由传感器与转换器电连接组成的B型液位变送器；多个A型液位变送器和1个B型液位变送器沿液位计轴向依次排列；上一个A型液位变送器的出线端和与其相邻的下一个A型液位变送器的入线端电连接；B型液位变送器的入线端和与其相邻的上一个A型液位变送器的出线端电连接；B型液位变送器的出线端与控制系统电连接，实现连续显示液位信号。







传感器的外形为L型，连接器或转换器与外形为L型传感器的拐弯端电连接。连接器为接线端子。连接器设于防爆接线盒内，转换器设于表面为液晶显示表的防爆接线盒内。A型液位变送器的数量为1-5个。磁浮式液位计为侧装式UHZ-A型磁性液位计，液位变送器为捆绑式远传变送器。磁性液位变送器的测量范围为250mm-20000mm，**度为±10mm，输出信号为二线制4-20mA HART协议，环境温度为-40℃——60℃，防爆等级为本安型ib IICT4。B型液位变送器的出线接口为内螺纹。液位计为分段式，多个液位计沿其轴向通过连通管依次连通。控制系统为微电脑工业智能控制仪。







与现有技术相比，本公司的有益效果是：针对磁性液位变送器不能连续监控显示整个液位计信号的技术问题，采用了将各A型液位计输出电阻和B型液位计输出电阻串联且在B型液位计转换器内将串联电阻转换为**终电流信号的技术手段，达到多段连续性准确监控显示整个液位计信号的有益效果。

---
