磁翻板液位计安装时连通管要加装根部阀门
发表时间：2019-04-17 04:03:32 点击次数：1244 技术支持：150-5269-2011
磁翻板液位计作为一种传统的液位测量仪表，由于其简单好用，读数直接、拓展性能好、未但被市场淘汰，反而因其测量数据直观，拓展性佳，性价比高，稳定安全的特点，在目前液位计销售市场仍然占据了很大的市场份额。
其构造*要依据浮力和磁耦合原理出产的。其工作过程是经过带有磁体的浮子（俗称磁性浮子）在被测介质中的方位受浮力效果影响，液位的改变致使磁性浮子方位的改变、磁性浮子和磁翻柱（也变成磁翻板）的静磁力耦合效果致使磁翻柱翻转必定视点（磁翻柱外表涂敷不一样的色彩），然后以此来反映容器内液位的方位，工作人员经过观测仪表上红白翻柱的交界的方位，便能够直观地获得当时的容器内的液位数据。假如经过加装传感器（磁簧开关）和精细电子元器件等构成的电子模块和变送器模块，也能够变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及别的电学信号，的拓展了磁翻板使用的功用。完成现场观测和长途操控的**好组合。在各种塔、罐、槽、球形容器和锅炉等设备磁翻板液位计都可以用得上。
MS-UHZ磁翻板液位计可做到高密封、防泄漏、耐高压、高温、腐蚀性条件下的液位丈量，具有可靠的安全性，它补偿的玻璃板（管）液位计指示不明晰、易破碎的不足，不会让高低温的变化影响到、并且在测量过程中不会出现盲区，显现耀眼、读数直观、测量范围广、特别是现场指示有些，因为不与液位介质直接触摸，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质则更显优势。磁翻板液位计通常装置方法有侧装和顶装两种，而装置法兰衔接阀门的基本都是侧装，因为顶装的装置方法致使主体管道内不会进入液体，而侧装的装置方法会让液体进入到主体管道。所以顶装磁翻板液位计的装置方法下再装置阀门没有效果.那么侧装的时分，为何要在法兰接口处装置阀门呢，其因素究竟是什么？一般来说磁翻板液位计装置的时分只需契合规范和注意事项是基本不会呈现毛病的，除非时磁翻板液位计选型过错或许使用寿命到了。万一出现故障就需求对磁翻板液位计进行修理、乃至替换。这会假如没有在法兰对接处装置阀门，如果管道里有液体的话是不能拆开进行修理的，因为假如液体对人体有损伤。
假如在法兰对接处装置了阀门的话，如果有故障或者需要拆开又或者需要清理管道时，就能够先封闭阀门，这样里面的介质就无法从里面出来，这样既能快速解决问题又能处理安全问题。
假如磁翻板液位计的使用寿命还很长，可是因为介质具有细微的粘稠度，在投入运行一段时间后，便会影响浮子的正常运转，可是安全抛弃整套磁翻板液位计又很可惜，所以需求冲刷主体管道，而这个时刻封闭阀门会非常便利拆开而后顾之虑。
综直所述，磁翻板液位计安装阀门是一个极佳的安装方案，可以在日后的使用过程中减轻许多不必要的麻烦，为维护工作带是方便。
用户在磁翻板液位计选型订货前需了解并提供的技术参数：
1、安装方式： 侧装式（如图1所示） 顶装式（如图2所示）
2、测量介质：比如水、油、其他化工溶剂及液体原料
3、材质要求：比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC (如果用户不清楚，在提供相关参数后，可由我我司技术人员帮助选择地)
4、测量介质温度：温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时，就需要加装电位热或蒸汽夹套进行保温，液位计可以测量的介质温度-20℃~500℃。
5、工作压力：压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质**高的压力可以达到10MPa。
6、连接方式：顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰，侧装式磁翻板液位计采用的连接方式有三种：法兰连接（比如DN25）、卡箍连接、螺纹连接。
7、测量范围：1.侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距。
2.顶装式因为是从顶部插入容器内部的，因此其测量范围为容器顶部到底部之间需要测量的这段距离。

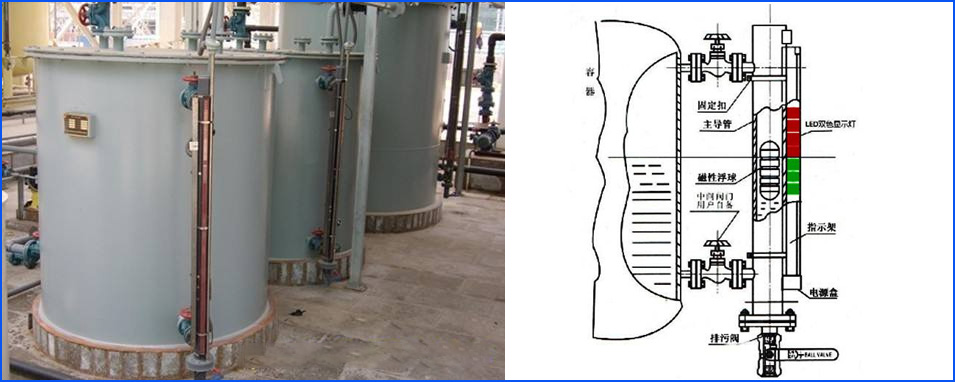

安装示意图
8、远传输出及报警信号：磁翻板液位计可实现远传4-20mA，485通讯，Modbus协议及开关量信号、报警功能。
磁翻板液位计选型表
| MS-UHZ磁翻板液位计厂家编号 | ||||||||||
| 量程例：1-1000mm | 量程 | |||||||||
| 517C | 普通侧装型 | 基本类型 | ||||||||
| SF | 防腐型 | |||||||||
| ZQK/DB | 伴热型 | |||||||||
| D | 防霜型 | |||||||||
| GW | 高温型 | |||||||||
| F | 防爆型(Bd为隔爆型、Bi为本安型) | |||||||||
| DJ | 顶装型 | |||||||||
| GY | 高压型 | |||||||||
| GWGY | 高温高压型 | |||||||||
|
其他 |
||||||||||
| A | 0.45-0.51 | 介质密度(g/cm3) | ||||||||
| B | 0.51-0.65 | |||||||||
| C | 0.62-0.75 | |||||||||
| D | 0.75-0.9 | |||||||||
| E | 0.9-1.0 | |||||||||
| F | 1.0-1.8 | |||||||||
| 0 | 常压 | 过程压力(MPa) | ||||||||
| 1 | 其他(另注明) | |||||||||
| A | 304 | 主体材质 | ||||||||
| B | 316 | |||||||||
| C | 316L | |||||||||
| D | PVC/UPVC | |||||||||
| E | 304+F4 | |||||||||
| F | 304+PE | |||||||||
| G | 其他 | |||||||||
| A | 翻柱现场显示 | 显示方式 | ||||||||
| B | 变送器输出型(现场表头显示) | |||||||||
| C | 变送器输出型(无现场表头显示) | |||||||||
| D | 其他型 | |||||||||
| A | 无报警点 | 报警代号 | ||||||||
| B | 有一个报警点 | |||||||||
| C | 有两个报警点 | |||||||||
| D | 其他 | |||||||||
| 连接法兰口径例：(DN)50 | 法兰口径 | |||||||||
注：例如“MS-UHZ-2000517CE0ACD20 主要参数是：介质密度为0.9-1.0g/cm3、公称压力为常压1.0MPa、量程为2000mm、主体材质为不锈钢304、变送器输出型(无现场表头显示)、连接法兰口径DN20型磁翻板液位计。
适用范围及特点:本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的。采用磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。 同时，随着市场需求的变化公司产品也在不断地实现质量技术的升级和工艺的改进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。 磁浮子液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
1、液位计安装须垂直，以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。
3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。如果在出厂时已经将浮球组件安装在主体管内，为保证运输过
程中不伎浮球组件损坏，我们用软卡将浮球组件固定在主体管内，安装时只要将软卡抽出即可。
6、根据介质情况，可定期打开排污法兰清洗主体管沉淀物质。
