磁翻板液位计日常维护巡查
发表时间：2019-03-14 04:06:56 点击次数：805 技术支持：150-5269-2011

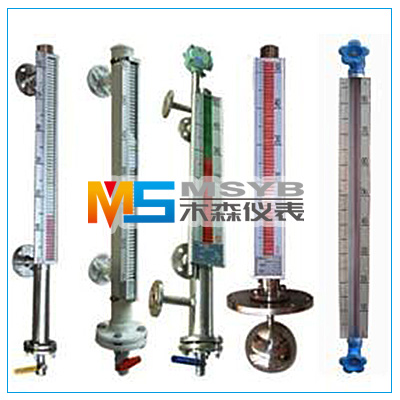

磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业过程中的液位测量与控制。产品根据浮力原理和磁性耦合作用而成，当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。
磁翻板液位计日常巡查：
1、安装措施合理选择安装地点：干燥、无雨雪滴漏的地方。如环境恶劣需要加装遮雨棚。
2、有条件时由专人每日对磁翻板液位计、是否破损、磁翻柱是否翻转正常进行技术确认与技术处置。
3、巡检措施由区域仪表维护责任人按预定巡检路线定时巡检。巡检中要检查磁翻板液位计阀门是否正常、显示面板是否正常、手动阀是否正常。对易冻装置仪表进行重点检查并做好巡检记录，进行仪表及其保温防冻措施进行干燥、完整、洁净的维护保养，及时解决现场发生的保温伴热问题。
磁翻板液位计选型
磁翻板液位计选型
磁翻板液位计工作的基本原理：
磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，磁翻板液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。也可在本体管上加装磁性技术'>开关或远传变送器，输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合，可就地显示和远程控制。
磁翻板液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量，设备少开孔，显示清晰，标志醒目，读数直观等优点。
由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
二、用户在磁翻板液位计选型订货前需了解并提供的技术参数：
1、安装方式： 侧装式（如图1所示） 顶装式（如图2所示）
2、测量介质：比如水、油、其他化工溶剂及液体原料
3、材质要求：比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC (如果用户不清楚，在提供相关参数后，可由我我司技术人员帮助选择地)
4、测量介质温度：温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时，就需要加装电位热或蒸汽夹套进行保温，液位计可以测量的介质温度-20℃~500℃。
5、工作压力：压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质**高的压力可以达到10MPa。
6、连接方式：顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰，侧装式磁翻板液位计采用的连接方式有三种：法兰连接（比如DN25）、卡箍连接、螺纹连接。
7、测量范围：1.侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距。
2.顶装式因为是从顶部插入容器内部的，因此其测量范围为容器顶部到底部之间需要测量的这段距离。
< style="margin: 0px; padding: 0px; color: rgb(0, 102, 102); text-decoration-line: none; outline: none; font-family: Arial, ????;">
安装示意图
8、远传输出及报警信号：磁翻板液位计可实现远传4-20mA，485通讯，Modbus协议及开关量信号、报警功能。
三、磁翻板液位计选型表
磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，磁翻板液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。也可在本体管上加装磁性技术'>开关或远传变送器，输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合，可就地显示和远程控制。
磁翻板液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量，设备少开孔，显示清晰，标志醒目，读数直观等优点。
由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
二、用户在磁翻板液位计选型订货前需了解并提供的技术参数：
1、安装方式： 侧装式（如图1所示） 顶装式（如图2所示）
2、测量介质：比如水、油、其他化工溶剂及液体原料
3、材质要求：比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC (如果用户不清楚，在提供相关参数后，可由我我司技术人员帮助选择地)
4、测量介质温度：温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时，就需要加装电位热或蒸汽夹套进行保温，液位计可以测量的介质温度-20℃~500℃。
5、工作压力：压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质**高的压力可以达到10MPa。
6、连接方式：顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰，侧装式磁翻板液位计采用的连接方式有三种：法兰连接（比如DN25）、卡箍连接、螺纹连接。
7、测量范围：1.侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距。
2.顶装式因为是从顶部插入容器内部的，因此其测量范围为容器顶部到底部之间需要测量的这段距离。
< style="margin: 0px; padding: 0px; color: rgb(0, 102, 102); text-decoration-line: none; outline: none; font-family: Arial, ????;">
安装示意图
8、远传输出及报警信号：磁翻板液位计可实现远传4-20mA，485通讯，Modbus协议及开关量信号、报警功能。
三、磁翻板液位计选型表
| MS-UHZ磁翻板液位计厂家编号 | ||||||||||
| 量程例：1-1000mm | 量程 | |||||||||
| 517C | 普通侧装型 | 基本类型 | ||||||||
| SF | 防腐型 | |||||||||
| ZQK/DB | 伴热型 | |||||||||
| D | 防霜型 | |||||||||
| GW | 高温型 | |||||||||
| F | 防爆型(Bd为隔爆型、Bi为本安型) | |||||||||
| DJ | 顶装型 | |||||||||
| GY | 高压型 | |||||||||
| GWGY | 高温高压型 | |||||||||
|
其他 |
||||||||||
| A | 0.45-0.51 | 介质密度(g/cm3) | ||||||||
| B | 0.51-0.65 | |||||||||
| C | 0.62-0.75 | |||||||||
| D | 0.75-0.9 | |||||||||
| E | 0.9-1.0 | |||||||||
| F | 1.0-1.8 | |||||||||
| 0 | 常压 | 过程压力(MPa) | ||||||||
| 1 | 其他(另注明) | |||||||||
| A | 304 | 主体材质 | ||||||||
| B | 316 | |||||||||
| C | 316L | |||||||||
| D | PVC/UPVC | |||||||||
| E | 304+F4 | |||||||||
| F | 304+PE | |||||||||
| G | 其他 | |||||||||
| A | 翻柱现场显示 | 显示方式 | ||||||||
| B | 变送器输出型(现场表头显示) | |||||||||
| C | 变送器输出型(无现场表头显示) | |||||||||
| D | 其他型 | |||||||||
| A | 无报警点 | 报警代号 | ||||||||
| B | 有一个报警点 | |||||||||
| C | 有两个报警点 | |||||||||
| D | 其他 | |||||||||
| 连接法兰口径例：(DN)50 | 法兰口径 | |||||||||
注：例如“MS-UHZ-2000517CE0ACD20 主要参数是：介质密度为0.9-1.0g/cm3、公称压力为常压1.0MPa、量程为2000mm、主体材质为不锈钢304、变送器输出型(无现场表头显示)、连接法兰口径DN20型磁翻板液位计。
适用范围及特点:本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的。采用磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。 同时，随着市场需求的变化公司产品也在不断地实现质量技术的升级和工艺的改进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。 磁浮子液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
