浮球液位开关特点和调试方法
发表时间：2018-12-17 04:03:01 点击次数：2189 技术支持：150-5269-2011
一、浮球液位开关原理
1、浮球液位开关利用磁性浮子随液位升或降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开（关）转换信号。
2、在密闭的非导磁性管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环形磁铁的浮球，液体的上升或下降将带动浮球一起上下移动，从而使该非导磁性管内的干簧管产生吸合或断开的动作，从而输出一个开关信号。
二、浮球液位开关特点
1、适用范围广、安装形式多样；
2、多点控制；
3、无源器件,性能稳定可靠，抗干扰能力强 结构简单，安装方便，维护费用低；
4、多种材质可以选择，适合多种场合使用；
三、浮球液位开关调试方法
1、浮球液位开关在我们安装前只需要重新标定水位线。无法对开关本身进行调整的。这时用万用表测开关状态，在水线附近会随水位高低通断，这说明没问题。只要保证安装过程中与热力设备的水位线一致就好了。比如SOR的液位开关吧，一般在筒壁上都贴着水位线，我们把开关泡在在水槽中，慢慢下沉，使水面逐渐靠近标识线，**靠近时会听到微动开关动作的声音。
2、需要注意的是：高加液位开关等的工作温度高，里边的水温也高；高温水的密度要小于室温水密度。因而室温水的动作线比开关标识线要低些的。
3、液位低报警接在常闭上(NC)，液位高接常开(NO)。这类开关还是不难安装的。液位开关本身都会带两对以上的微动开关，分别输出两对常开两对常闭接点，在应用时通常是"接通报警"。
MS-UQZ浮球式干簧管液位计开关由磁浮球、传感器、开关三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由开关将变化后的电阻(或电压)信号输出来上下位开关量信号，实现输液泵的开启和关闭；可在显示仪上设定上、下限报警，实现对液位的位式控制。
浮球式液位开关专门用于各种中小型常压和受压储液罐的液位检测、现场指示信号远传、液位报警，可适用于各种卫生、有毒、腐蚀性介质及爆炸性气体危险场所。有多种安装形式，适用于各种形式的容器。
浮球式液位开关适应于控制泵运转来维持液位；控制罐的自动装卸；控制液位或供给信号，如油箱、自动清洗系统、液压罐、低压锅炉、污水处理系统。

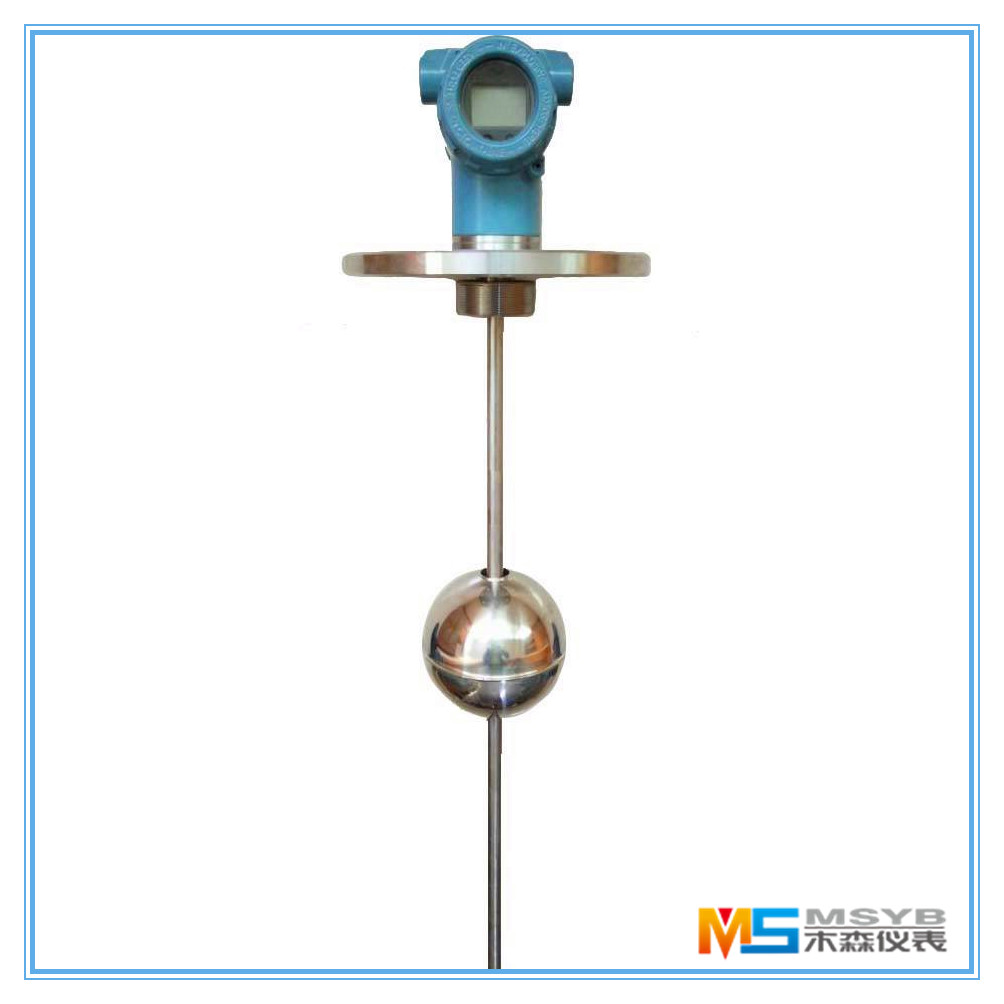

干簧管液位计磁浮球液位开关
MS--UQZ浮球式液位开关结构原理：
浮球式液位开关使用磁力运作，无机械连接件，运作简单可靠。当浮球开关被测介质浮动浮子时，浮子带动主体移动，同时浮子另一端的磁体将控制开关动作杆上的磁体。
浮球式液位开关的技术优势：浮球开关不含导致故障发生和波纹管、弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁，浮球开关的简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计，防止浮子垂直。
在密闭的金属或塑胶管内，设计一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮环，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作，作液位的控制或指示。
MS--UQZ浮球式液位开关特点：
控制开关位置可以随着使用者需要订制。
使用磁簧开关不需供应电源，接点寿命可达200万次。
所有的开关出线在同一接线盒，外部施工配线成本低廉。
多个开关控制点和其它形式的液位开关比较，RF型的单价**低。
接线盒的防护等级皆在IP-65以上。
有PVDF、PP、 PVC塑胶材质及SUS304、SUS316金属材质，因此不管酸碱液、溶剂或各种燃油，皆有合适产品可配合使用。
磁簧开关与导线和液体隔离，因此在高温、高压设备上亦可使用。
连杆式浮球液位开关套装，适用于高温和高压场合
60VA干触点簧片开关，可通过浮球安装位置选择常开或常闭
316 SS浮球、导管和安装接口，适用于恶劣环境
带便于电气对中调节的可旋转底座的美标（NEMA 4X）聚丙烯外壳
可定制导管长度和开关设定点尺寸
MS- -UQZ干簧管浮球式液位开关参数：
测量范围：0~3500mm
供电电压：12~36V DC
输出信号：开关量信号；
负载电阻：250Ω
测量精度：±10mm
环境温度：-40~80℃
工作温度：-20~120℃
公称压力：≤1.6MPa
法兰标准：A：JB/T82.1-94(平面法兰)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法兰)
DN80 PN0.6 球φ76
介质密度：≥0.65g/cm3
介质粘度：≤0.015PaS
接液材质：不锈钢
防护等级：IP65
MS--UQZ干簧管液位计浮球式液位开关产品选型表：
|
型 号 |
规 格 |
表 示 内 容 |
||
|
MS-UQZ |
|
磁浮球液位开关 |
||
|
|
01 |
|
|
顶置式 |
|
02 |
|
|
侧侧式 |
|
|
03 |
|
|
侧底式 |
|
|
04 |
|
|
支架式 |
|
|
|
H |
|
测量范围H |
|
|
|
|
* |
引颈长度(选01型时请注明) |
|
|
MS-UQZ |
□ |
□ |
□ |
|
MS--UQZ浮球式液位开关计分以下四种安装方式：
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装
(订货时请用户注明安装形式和引颈长度L值。)
对于敞口或非金属容器，可以采用支架安装方式。具体形式见图
MS--UQZ干簧管液位计浮球式液位开关接线方式：见图
MS--UQZ干簧管液位计浮球式液位开关操作说明：
1、按键操作
|
调零键[Z]、调整键[S]、功能键[M]
|
||
|
操作内容
|
操作方法
|
备注
|
|
按键开锁
|
同时按下[Z]和[S]键5秒钟以上，便可开锁(LCD屏幕显示：OPEN)。
|
|
|
PV值清零
(即零位调整)
|
将浮球直接置于零位上，按键开锁后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，(LCD屏幕显示：PV=0) | 如果当前PV值与0值的偏差超出50%FS，PV值清零无效，(LCD屏幕显示：PVER) |
|
4mA点有源迁移
|
按键调零：将浮球置于零位，按下[Z]键2秒钟，开关将输出4mA电流，完成调零操作。(LCD屏幕显示：LSET) |
|
|
20mA点有源迁移
|
按键调满：将浮球置于满位，按下[S]键2秒钟，开关输出20mA电流，完成调满操作。(LCD屏幕显示：HSET) |
|
|
开关数据恢复
|
先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将开关数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对开关进行过数据备份，无法将开关数据恢复到出厂时状态。 | |
如果2分钟之内没有任何按键按下，开关按键自动锁住，若要操作，需重新开锁。以上操作，使用调零键【Z】、调满键【S】即可实现，两按键开关主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置
测量参数设置时，连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C **后按功能键确认并退出设置状态恢复显示状态。
|
显示内容
|
设置内容
|
操作方法
|
|
|
0.888
ZEPO CM
|
设置4mA点量程
|
按[Z]键选择修改的数字或小数点 | 按[S]键调整数值或小数点位置 |
|
100.00
SPRN CM
|
设置20mA点量程
|
同上
|
同上
|
|
2.000
DPMP S
|
设置阻尼时间
|
同上
|
同上
|
|
12.008
DISP mA
|
设置显示模式
|
按[S]键选择显示模式(显示液位、电流、百分比) | |
|
3.6
FIX C CM
|
固定电流输出
|
输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA) |
|
