电磁流量计使用要求

一、电磁流量计安装使用
电磁流量计的安装方向没有特别严格的要求，一般水平，垂直或者倾斜均可，不受限制。但须提醒的是，为了保证管道内是充满被测介质，也就是“满管”状态，建议**好是垂直安装，流向自下而上，尤其是对于液固两相的流体，须垂直安装。若现场只允许水平安装，则须保证两电极在同一水平面，电极的轴线须近似于水平方向，因为处于底部的电极易被沉积物覆盖，顶部电易被液体中偶尔存在的气泡擦过，遮住电极表面，使输出的信号有波动。
1、电磁流量计的上游一般10DN的直管段，下游有5DN的直管段，至少
要有5DN的直管段，下游至少要有至少3DN的直管段，为了方便安装和拆卸，可加装管道伸缩节；
2、流体的流动方向和流量计壳体上的箭头标注方向一致；
3、电磁流量计应尽可能远离泵，阀门等设备，避免其对测量的干扰；
4、流量计应尽可能远离射频，强磁场，强震动等干扰源；
5、若测量管道有震动，在流量计的两边应有固定的支座；
6、为方便今后流量计的清洗和维护，应安装旁通管道，并保证流
量计前5DN后3DN的直管段；
7、安装电磁流量计时，应注意均匀拧紧两片法兰，否则容易压坏衬里材料，**好是用力矩扳手；
8、传感器须单独接地，一般情况下接地电阻应在100Ω以下，对于防爆产品和防雷击要求的安装情况，接地电阻应＜10Ω。原则上，分体式电磁流量计的接地应在传感器一侧，转换器接地应在同一接地点；
9、分体式电磁流量计转换器一般安装在传感器附近或者配电室，需要注意的是传感器与转换器连接，为避免信号干扰，信号电缆须单独穿在接地保护金属管内，不能把信号和电源电缆混穿在同一金属管内。
二、电磁流量计安装要求

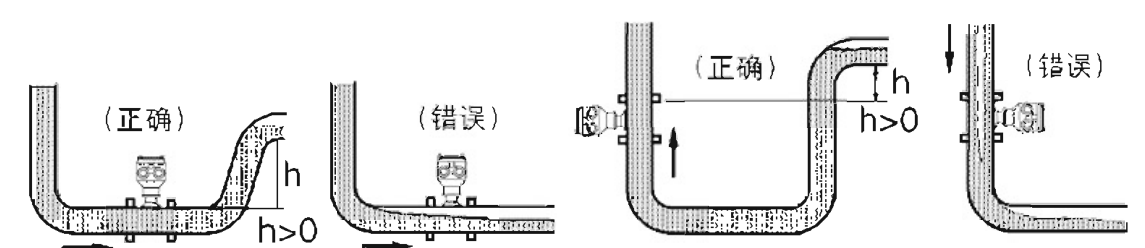

1、水平和垂直流向时，电磁流量计应安装在水平管道较低处和垂直向上处，避免安装在管道的**高点和垂直向下处；

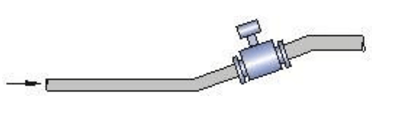

2、倾斜流向时，电磁流量计应安装在管道上升处；

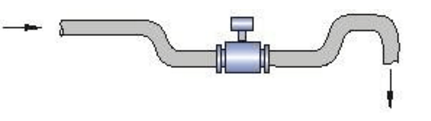

3、在开口排放管道时，电磁流量计应安装在管道较低处；

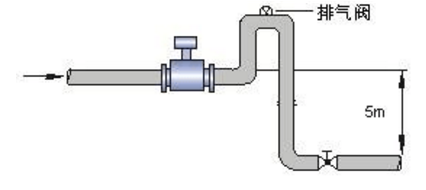

4、在管道落差超过5米时，在电磁流量计的下游应安装排气阀；

5、管道上的控制阀和切断阀应安装在电磁流量计的下游，而不应安装在传感器的上游；

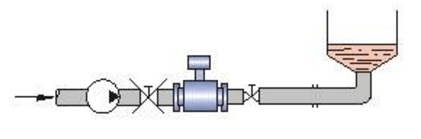

6、电磁流量计绝对不能安装在泵的进口处，应安装在出口处；

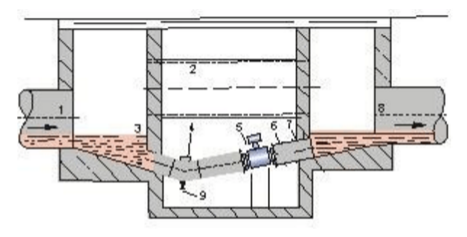

7、在测量井内安装电磁流量计的方式；

三、电磁流量计安装注意事项
1、管路须充满液体
保证管路始终充满液体至关重要，否则流量显示会受到影响，而且还会出现测量错误，管路结构的设计须要保证测流管始终充满流体。当流体有分流货含有固体颗粒沉淀物时，建议使用垂直安装。但采用垂直安装时，要遵循流体从下到上的走向，以保证管路充满流体。

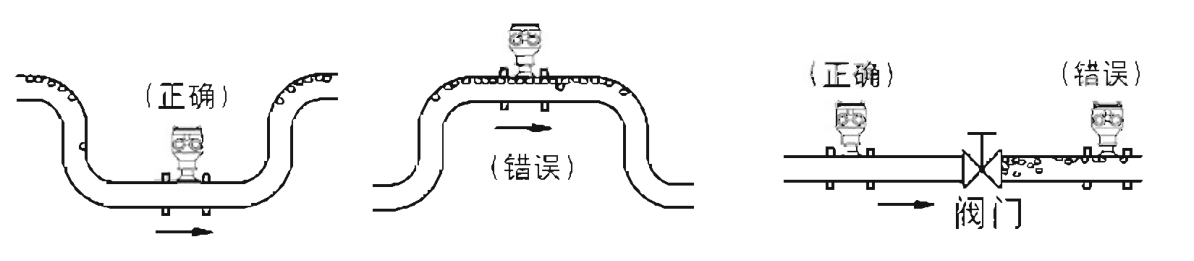

2、避免气泡
如果有气泡九如测量管，流量显示会受到影响，而且还会出现测量错误。当流体中含有气泡时，管路设计时须防止气泡积累在测量管中。如果在测量管附近存在阀门，应尽量将管布置在阀门上游，可避免压力减小产生气泡。
