顶装式磁翻板液位计原理特点及维护方式
发表时间：2018-10-23 04:26:13 点击次数：927 技术支持：150-5269-2011
顶装式磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型磁翻板液位计，具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示.
顶装式磁翻板液位计技术要求
测量范围：0～5000mm
准确度： ±10mm ±16mm
翻柱直径：10mm，16mm
公称压力：2.5MPa
介质密度：≥0.7g/cm3（特殊要求可达0.45g/cm3)
介质温度：-20～+350℃
接液材质：不锈钢304/316/316L及PP材质
介质粘度：≤2.0Pa.s
环境振动：频率≤25Hz振幅≤0.5mm
跟随速茺：≤0.05m/s
法兰标准：HG20592～20635-97
报警器、远传装置：技术参数和UHZ-25系列相同
顶装磁翻板液位计结构
该顶装式磁翻板液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）等组成，与本公司的液位控制开关和液位远传变送器装置配套使用，可实现液位的上、下上限报警及限位控制，液位远传变送器装置可将液位变化转换成4-20mA线性电流信号，实现远距离的指示、检测、控制和记录。与其结构如图所示：
顶装式磁翻板液位计选用须知:
1、 防腐型公称压力≤1.0MPa。
2、 液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。
3、 液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。
4、 安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97)制造。
顶装式磁翻板液位计安装使用和维护:
1、 液位计护导管和主体导管须保持垂直
2、 连杆不能弯曲，须挺直插入
3、 安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色。
磁翻板液位计无论是在立式罐还是卧式罐中都有非常多的应用，其安装方式有顶装式和侧装式两种方式，对于位于地面之上的罐体一般采用侧装式安装方式，对于卧式地下罐则采取顶装式安装方式。
某气田某井区集气站地埋污水罐采用的是顶装式磁翻板液位计，该区块集气站使用的是地埋污水罐，主要作用是对集气站内污水进行沉降。在运行过程中，污水罐液位计故障导致显示数据不准，一方面对污水液位情况掌握不准确，另一方面会出现不安全因素，甚至安全事故。该井区地埋污水罐使用的液位计为顶装式磁翻板（磁浮子）液位计，根据液位计磁性材质所在位置的不同顶装式磁翻板液位计也称为内装式磁翻板液位计。本文就顶装式磁翻板液位计在延长气田某井区应用情况进行探讨并对目前顶装式磁翻板液位计常见故障提出解决措施。
1 顶装式磁翻板液位计原理及特点
1.1 原理
根据浮力原理和磁性耦合作用而成。当被测容器中的液位升降时，液位计主体管中的磁浮子也随之升降，浮子内的磁钢通过磁耦合传递到翻板指示器，驱动红黄翻板翻转。液位上升时，翻板由红色翻转为黄色；液位下降时，翻板由黄色翻转为红色。面板的红黄界位处为容器内介质液位的实际高度，从而实现液位的指示。
1.2 特点

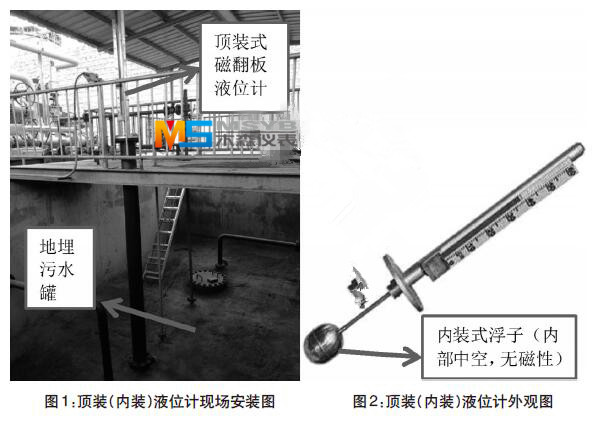

顶装式磁翻板液位计测量范围大，读数直观清晰；密封结合面少，不易渗漏，可靠；指示部分与被测介质隔离；易于安装、维修方便。不适合于强烈振动和强磁的工作场合。（图1，图2）
1.3 结构
1.3 结构
目前该井区使用的地埋污水罐液位计均为UHZ-517系列磁翻板液位计，主要由五部分组成。
A浮球：浮球直接安装于液体的容器中，内部中空，本身不带有磁性，其顶端固定一细长的金属传导杆；
B磁浮子：磁浮子为一带有磁性的金属圆柱体，连接在金属传导杆的另一端，处于护套筒内部，当低端的测量浮球在液面**低时，传导杆顶部的磁性浮子正处于外部护套筒的**低端；
C面板：内部装有红黄磁翻板，磁翻板受金属传导杆顶部的磁浮子磁性影响反转而出现颜色变化，由此能够指示出浮子的高度即液体的液位高度；
D金属传导杆：两端分别连接浮球和磁浮子；
E护套筒：位于污水罐体外部，作用是保护金属传导杆。当低端的测量浮球在液面**低时，传导杆顶部的磁性浮子正处于外部护套筒的**低端。
2 故障原因分析及措施延长气田某区块集气站地埋污水罐的液位计为顶装式，顶装式磁翻板液位计出现故障的原因概括如下：
2.1 浮球、磁浮子外表附着污物

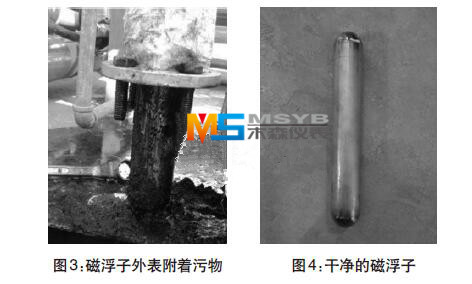

经过两年多运行，污水罐内可能沉淀污泥杂质导致液位计示数不准。现场拆卸液位计，并且对浮球和磁浮子进行清洗。（图3-图4）
2.2 浮球、磁浮子变形开裂设备检修期间，清管作业时由于较大的管道压差伴随气流以及管内污物经过排污管线进入地埋污水罐，剧烈的振动以及气流冲击导致罐内浮球变形凹陷，甚至在气流压力作用下浮球上升卡在罐顶。对于浮球开裂变形的情况需要更换浮球，浮球卡在罐顶则需要打开人空进入罐内解除卡阻。
2.3 面板有脏物卡阻
面板有杂质进入会使磁翻板无法翻片，出现卡阻。解决方法就是用一块小磁铁向下缓慢划过面板的磁翻板，如果正常翻转，则解除卡阻，否则要更换面板。
2.4 浮子上升下降太快，面板来不及反应
过程中由于自动排液撬故障开启手动排污时，会有气体进入污水罐。气体的窜入导致液位计翻板迅速翻转至满值，不是真实液位，而且容易损坏浮子。解决方法是排液之前保持自动放空和手动放空同时开启，缓慢打开手动排污阀，让污水慢慢进入污水罐。
3 结论
本文通过现场的检查和分析，讨论了影响顶装式液位计故障的主要原因以及解决措施。**后得出结论引起顶装式磁翻板液位计故障的部位主要有浮球、磁浮子以及面板。在日常维护中集气站值班人员只要掌握正确的维护方法，就能保证液位计的无故障运行。
