浮球液位开关、磁翻板液位开关等液位报警开关的结构和特性

液位报警开关也被叫做液位报警器，种类包括浮球液位开关、水位控制器、音叉液位开关、射频导纳液位开关、磁翻板液位开关等等，主要应用于食品行业、化工行业、石油行业、水处理行业中的液位测量，比如饮料、果酱、糖浆、化学试剂、溶剂、原油、沥青、废水、污水等液体的高低位置测量。虽然产品不同，测量的方式也不同，但相同的都是通过报警器来控制水泵等设备的启动或停止，防止液体溢出或短缺。本文以浮球液位开关、磁翻板液位开关和音叉液位开关这三种常见的液位报警开关为例介绍如下。



一、浮球液位开关

浮球液位开关是一种结构简单、使用方便、可靠的液位控制器。它比一般机械开关速度快、工作寿命长；与电子开关相比，它又有抗负载冲击能力强的特点,一只产品可以实现多点控制。它在石油化工、食品工业、水处理、电工等方面都获得了广泛的应用。它没有复杂的电路，不会受到干扰，只要材质选择正确，任何性质液体、压力、温度皆可使用。工作原理：通常将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧开关（干簧管），再将中空而内部有环形磁铁的的浮球固定在杆径内磁簧开关相关位置上，使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，从而使浮球液位开关起到控制感应检测水位液位的功能。





二、磁翻板液位开关

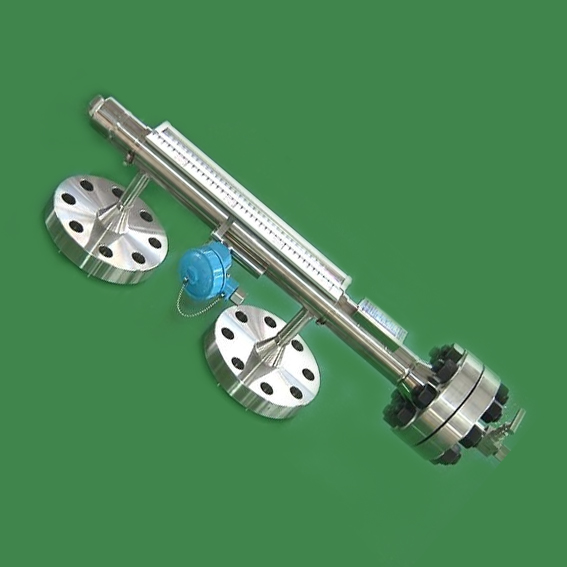

磁翻板液位开关是由磁翻板液位计和磁开关组合而成的。磁翻板液位计的历史悠久，是当今工业领域中使用率非常高的一种液位计。作为一种基础的液位报警器，磁翻板液位开关不仅仅具有开关模式的报警功能，若与干簧管远传变送器同时配套使用，则还可以使测量数据实时远传至观察室，使仪表操控人员就地远程操控液位，方便高效。



MS-UHZ系列磁翻板液位计主要有标准型、经济型、防腐型（内衬型）、塑料型四大类，能够充分满足各种恶劣复杂工况的需求，若配置蒸汽夹套、电加热、保温、隔热、防霜等附加防冻装置，还可在北方严寒季节使用。MS-UHZ磁翻板液位计一个显著特点是其具一格的加宽显示面板，使得刻度更为清晰、大气，即使在较远距离观测也能清楚地分辨液位。



此外，磁翻板液位计的密封特性是其另一亮点。磁翻板液位计采用独特的堵头密封设计，整机防护等级经过权威机构严格测试，高达IP66/IP67。与之配套的计为磁开关和干簧管远传变送器均通过了隔爆和本安双重防爆认证（隔爆型Ex d IIC T6，本安型Ex ia IIC T6），为工况现场带来zui别的安全保障。





三、音叉液位开关

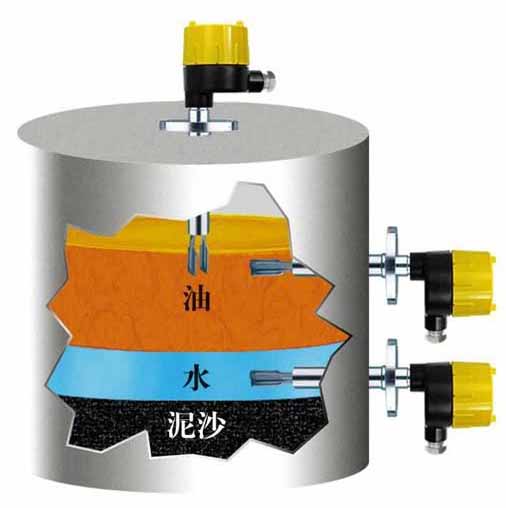

音叉液位开关是一种音叉式液位限位开关，不仅适用于容器、储罐、槽罐中的液位测量，而且适用于导管的液位测量。音叉液位开关是基于检测叉体浸泡于介质时振动频率变化的原理设计而成，具有高的可靠性，即使在恶劣环境中依然不会被泡沫、气泡、粘稠液体以及振动干扰等复杂测量场合所影响。



具有溢流保护和防干运行的两种限位报警功能，具体设定需结合现场实际需求来调节仪表的高低位模式(High/Low)开关，zui终达到客户所需要的信号输出状态。由于的叉体长仅40毫米 所以还广泛用于液体输送管道中，适用性强。
