浮标液位计的工作原理与结构及如何实现液位信号的远传输出

浮标液位计结构很简单，原理也通俗易懂，一般情况下，浮标液位计都是实现的现场观测功能，但在一些特殊的场合和情况下，不仅要现场观察液位，也需要将液位情况通过线缆输入到远程监测仪表中。本文就浮标液位计的产品特点和使用情况作一个介绍。





浮标液位计工作原理:

浮标液位计是根据力平衡原理设计的，当罐内液位处于某一位置时浮标重量W，重锤指针重量W1 和浮标浸在液体中所受浮力F，整个系统中摩擦力f，四力处于平衡状态（即W-F- W1-f=0）。当液位上升时，由于牵引索吊着浮子沿导向索被浮起，液体浮力，F增大，使原平衡系统地四力失去平衡，在重力的作用下，重锤指针（8）向下滑行，同时也连续地在标尺上指示液位的上升高度。同理，可说明液位下降时，浮子浮力F减少，使牵引索与液体同步下降，由于浮子的重量大于重锤指针的重量，使指针向上运动，同样在液位连续下降变化时，重锤指针能随之连续地指示液位的下降情况，从而达到准确测量液位变化的目的。

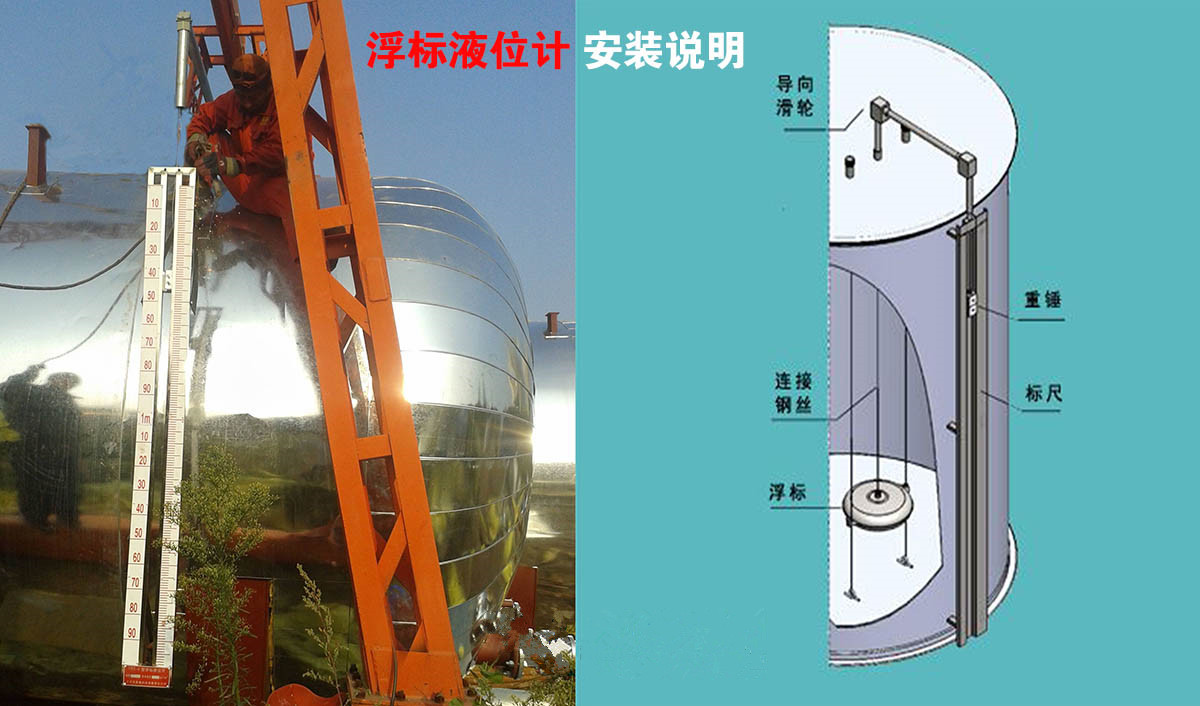

    浮标液位计结构组成：

    液位计是由浮子、牵引索、导向滑轮、重锤指针、显示标尺或磁性翻板等五部分组成。

    1、 浮子：浮子是用二个不锈钢（或碳钢）空心圆锥体和一个不锈钢（或碳钢）空心圆柱体焊接而成，并在浮子两侧焊有导向环起导向作用，浮子的作用是直接把液位变化的浮力转给牵引索，使牵引索将液位变化转送给重锤指针，实现液位变化的现场指示。

    2、 牵引索：连接钢丝的一端吊着浮子，另一端连接重锤指针，中间部分封闭在钢管内。

    3、 导向滑轮：浮标液位计是根据现场液位罐的几何形状和仪表安装要求设计的，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。

    4、 重锤指针：是选用A3F钢所制成，中间制成指针形式，指针所指相应的标尺数值即为测量液位高度，它是随浮子的变化随连接牵引索进行同步运动的。磁性翻板显示时重锤指针由内装磁钢的钢管代替。

5、 显示标尺：它由用户根据实际工况条件由合金铝或不锈钢压制而成的，并在表面刻好标准数值，以厘米为单位，每节高度为1米。磁性翻板显示时由红、白翻板代替。



细心的朋友可以注意到了，在浮标液位计的重锤指针和显示标尺中出现了两种情况，一种是指针，一种是磁性翻板，这就是区分可远传与不远传只现场指示的产品类型的关键，简易式的浮标液位计只使用重锤和指针，加上带有刻度的标尺便可实现现场显示了。



我们若要实现现场数据的信号远传，就须使用磁性翻板液位计，因为只有装了磁性翻板的浮标液位计，才能够实现通过浮筒内部的磁性浮子与远传标杆中的干簧管产生作用，将液位变化以4-20mA的电流模拟量通过线缆予以输出到中控室二次表或都控制台的PL

C上。
