安装投入式液位变送器
发表时间：2018-12-04 11:09:05 点击次数：1032 技术支持：150-5269-2011
一、投入式液位变送器概述
木森仪表投入式液位变送器，选用进口传感器作为中心感测元件，通过感受液体的压强，得出相应液位高度，并转换成 4~20mA 的标准电流信号输出，传送给二次仪表，实现工业过程的自动控制。
投入式液位变送器有线缆投入式、杆式、螺纹式、法兰式、广泛应用于各种场合的开口容器，根据现场要求，可提供普通型、本安防爆型。
二、投入式液位变送器尺寸及接线图

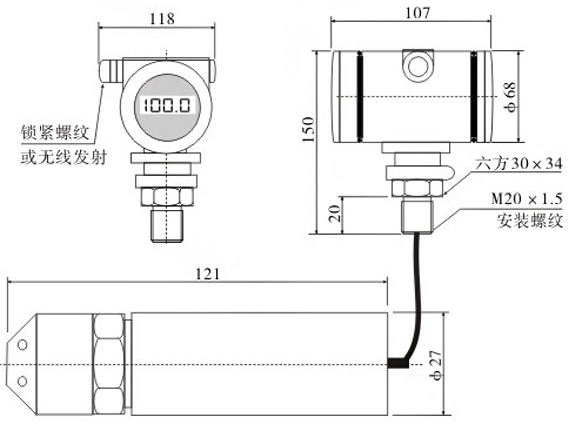

1、投入式液位变送器尺寸

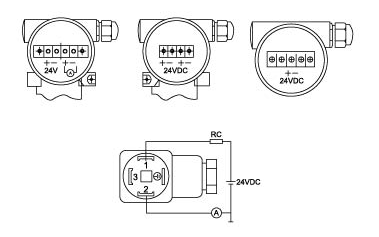

2、投入式液位变送器接线图

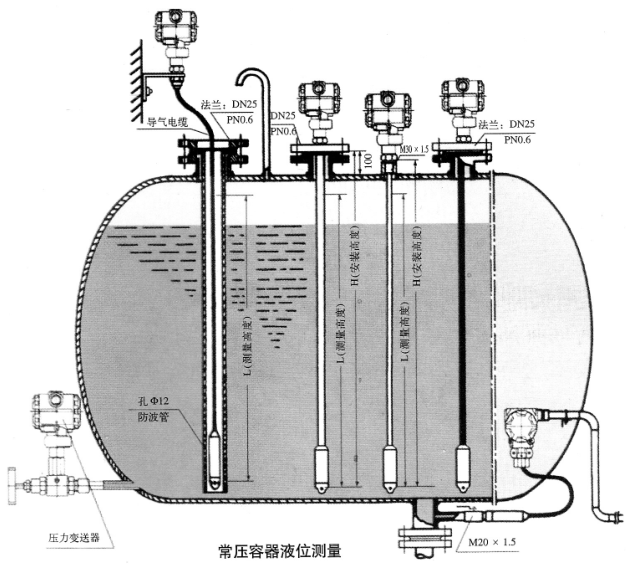

三、投入式液位变送器简安装示意图
四、投入式液位变送器安装使用注意事项
1、打开包装检查量程范围与原订货参数是否一样，未经本公司同意，切勿任意拆卸、禁止碰撞触摸传感器隔离膜片。
2、被测物体介质严禁结晶，当环境温度较低时，投入式液位变送器如不使用应将其拆下，以防结晶损坏膜片。
3、当介质温度较高时，应采取隔离装置。
4、安装位置应避免强烈的震动和冲击，如震动较大可远传引压。
5、介质中如有较大杂质时，应选法兰取压，或加过滤装置。
6、安装位置昼远离大功率的电器设备，以防信号干扰。
7、变送器可垂直、倾斜或水平装在罐体、槽内，应注意不让泥沙埋没或堵塞膜片；
8、在介质波动较大的场合，应采取固定措施，如采用直径φ12的防波管；
9、导气电缆除了作为电源和信号转换外，主要为引入大气补偿用，安装时注意不要挟持过紧，折弯过锐；
10、壳体垂直安装在罐体上方或附近的支架上，应保证防晒透气，安装位置应便于接线与调校。
防腐投入式液位计的概述
MS-500系列防腐投入式液位计是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件的压阻效应，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA）。
MS-500系列防腐投入式液位计适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。
投入式液位计
防腐投入式液位计的功能特点
◆稳定性好，满度、零位长期稳定性可达 0.2%FS/ 年。在补偿温度 0 ～ 70 ℃范围内，温度飘移低于 0.2%FS ，在整个允许工作温度范围内低于 0.5%FS 。
◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在 35mA以内。
◆固态结构，无可动部件，高可靠性，使用寿命长。
◆安装方便、结构简单、经济耐用。
防腐投入式液位变送器的主要技术参数：
测量范围： 0-0.1 米～ 0-35 米
**过载： 不超过管长1.5倍
精度等级： 0.5%F · S
负载电阻： ≤ 500 Ω
测量介质： 各种液体
环境相对湿度： 0 ～ 95%
工作温度： -40 ～240℃ **高温度可以做到 350 度（需定做）
结构特点：
外壳： 压铸合金铝
电气接口： M20×1.5
防腐投入式液位计的调试方法
拧下保护盖，即可看到调零和满程电阻器，外接标准电源及电流表（０ . ２极以上），即可调整，步骤如下：
◆在液位计没有液体的情况下，调节零点电阻器，使之输出电流４ m Ａ，
◆变送器加液到满量程，调节满程电阻器，使之输出电流２０ m Ａ，
◆反复以上步骤两三次，直到信号正常。
◆调节完毕，拧紧保护盖。
防腐投入式液位计的注意事项
◆凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。
◆接供电电源时应严格按照接线说明进行连接。
◆使用中发现异常，应关掉电源，停止使用，进行检查，或直接向技术部门联系。
◆运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
◆18个月质保。
