磁翻板液位计中心距测量的意义及示意图
发表时间：2018-11-06 04:11:10 点击次数：1088 技术支持：150-5269-2011
中心距在磁翻板液位计测量中的重要意义
磁翻板液位计是一种在工业中普遍在使用的液位仪表，尤其是磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。磁翻板液位计弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、OCr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有**的可靠性和抗腐蚀性。在各类测量现场具有很强的适应性，安装灵活简便，维护方便，是一种值得推荐与使用的液位计品种。
磁翻板液位计在产品及产品的造型及与安装过程中，经常会遇到一个关于产品的专有名词“中心距”，“中心距”到是指什么，是指的仪表的那一段距离，对于仪表的测量有会有什么样的一个关系。下面为对此存在疑问的广大用户加以说明。
要理解中心距的概念，*先我们要清楚磁翻板液位计的的安装方式，磁翻板液位计的有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计。

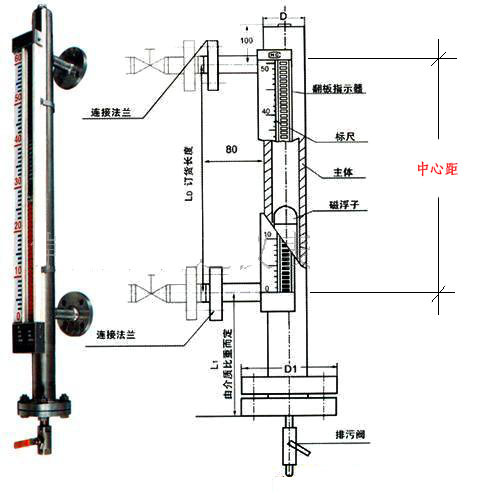

我们知道侧装式磁翻板液位计作为一个测量储罐的连通器，有上下两只连接法兰与罐体相连通，“中心距”就是指的侧装式磁翻板液位计从上面的连接法兰中心到下端连接法兰中心的这段距离。正是这段距离才是测量液位的**有效的距离。而对于顶装式磁翻板液位计，因为它只有下端有连接法兰与储罐相连通，因此也就不存在中心距了。具体的解释可由下图加以说明。
