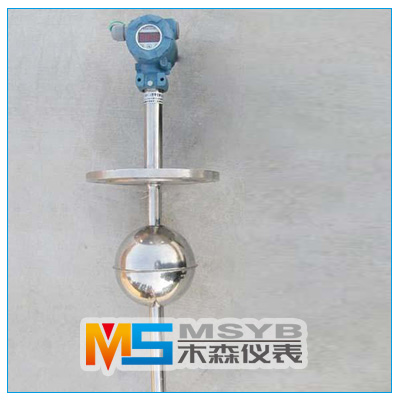

浮球式液位变送器

浮球式液位变送器
MS-UQZ型浮球液位变送器是MS-UQK型浮球液位控制器的拓展产品。该浮球液位控制器输出4~20mA标准电流信号与III型电动仪表配套,可实现液位的自动检测、控制和记录。
液位变送器适用于炼油、化工、造纸、食品和制药等行业,也可适用污水处理及各类敞口或带压容器内介质液位的测量,对于地下贮槽和高层水箱的液位测量尤为理想。
液位变送器由不锈钢或防腐材料制成,且具有隔爆的防护性能。


MS-UQZ浮球式液位变送器由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化,沿导管而上下浮动,浮球内的磁钢吸合传感器内相应位置上的干簧管,使传感器的总电阻(或电压)发生变化,再由变送器将变化后的电阻(或电压)信号转换成4~20mA的电流信号输出。并可在显示仪上设定上、下限报警,实现对液位的位式控制。

MS--UQZ浮球式液位变送器结构原理:
   由液位传感器和智能HART板(电流转换器)两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

MS--UQZ浮球式液位变送器特点:
1、 智能电子部件由一块主机板和一块液晶屏组成;
2、  可就地按键调整最程和零点;
3、  可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号,适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改;
4、  在采用HART协议的分散控制系统中同主机进行双向通讯;
5、  带有EEPROM,不因断电丢失数据。

MS -UQZ浮球式液位变送器参数:
     测量范围:0~3500mm
     供电电压:12~36V  DC
     输出信号:两线制4~20mA.DC叠加数字信号,由
             用户选择开方或线性输出;
     负载电阻:250Ω
     测量精度:±10mm
     环境温度:-40~80℃
    工作温度:-20~120℃
    公称压力:≤1.6MPa
     法兰标准:A:JB/T82.1-94(平面法兰)
              DN100   PN1.6 球φ90
                  B:JB/T82.1-94(平面法兰)
              DN80  PN0.6 球φ76
      介质密度:≥0.65g/cm­3
      介质粘度:≤0.015PaS
      接液材质:不锈钢
        防护等级:IP65

MS--UQZ浮球式液位变送器产品选型表:

型 号

规 格

表 示 内 容

MS-UQZ



磁浮球液位变送器



01





顶置式

02





侧侧式

03





侧底式

04





支架式



H



测量范围H





*

引颈长度(选01型时请注明)

MS-UQZ




MS--UQZ浮球式液位变送器计分以下四种安装方式:
A:顶置安装    B:侧侧安装   C:侧底安装  D:支架安装

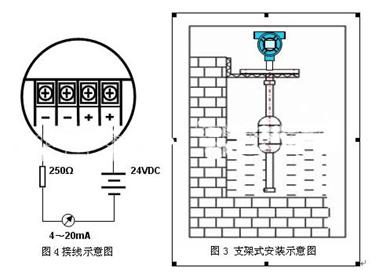

(订货时请用户注明安装形式和引颈长度L值。)对于敞口或非金属容器,可以采用支架安装方式。具体形式见图3。

MS--UQZ浮球式液位变送器接线方式:(见图4)


MS--UQZ浮球式液位变送器操作说明:
1、按键操作
调零键[Z]、调整键[S]、功能键[M]
操作内容
操作方法
备注
按键开锁
同时按下[Z]和[S]键5秒钟以上,便可开锁(LCD屏幕显示:OPEN)。

PV值清零
(即零位调整)
将浮球直接置于零位上,按键开锁后,再同时按下[Z]、[S]键2秒钟以上,便可将当前PV值设置为0,(LCD屏幕显示:PV=0) 如果当前PV值与0值的偏差超出50%FS,PV值清零无效,(LCD屏幕显示:PVER)
4mA点有源迁移
按键调零:将浮球置于零位,按下[Z]键2秒钟,变送器将输出4mA电流,完成调零操作。(LCD屏幕显示:LSET)

20mA点有源迁移
按键调满:将浮球置于满位,按下[S]键2秒钟,变送器输出20mA电流,完成调满操作。(LCD屏幕显示:HSET)

变送器数据恢复
先按下[Z]键,再接通电源,继续按住[Z] 5秒钟以上,如果LCD屏幕显示OK,则说明已将变送器数据恢复到出厂时状态,松开按键便可,若LCD显示FAIL,则说明示未对变送器进行过数据备份,无法将变送器数据恢复到出厂时状态。
如果2分钟之内没有任何按键按下,变送器按键自动锁住,若要操作,需重新开锁。以上操作,使用调零键【Z】、调满键【S】即可实现,两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置
   测量参数设置时,连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能键确认并退出设置状态恢复显示状态。
 显示内容
设置内容
操作方法
0.888
ZEPO CM
设置4mA点量程
按[Z]键选择修改的数字或小数点 按[S]键调整数值或小数点位置
100.00
SPRN CM
设置20mA点量程
同上
同上
2.000
DPMP S
设置阻尼时间
同上
同上
12.008
DISP mA
设置显示模式
按[S]键选择显示模式(显示液位、电流、百分比)
3.6
FIX C CM
固定电流输出
输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)

浮球式液位变送器产品咨询、选型、报价, 商务热线:15052692011
