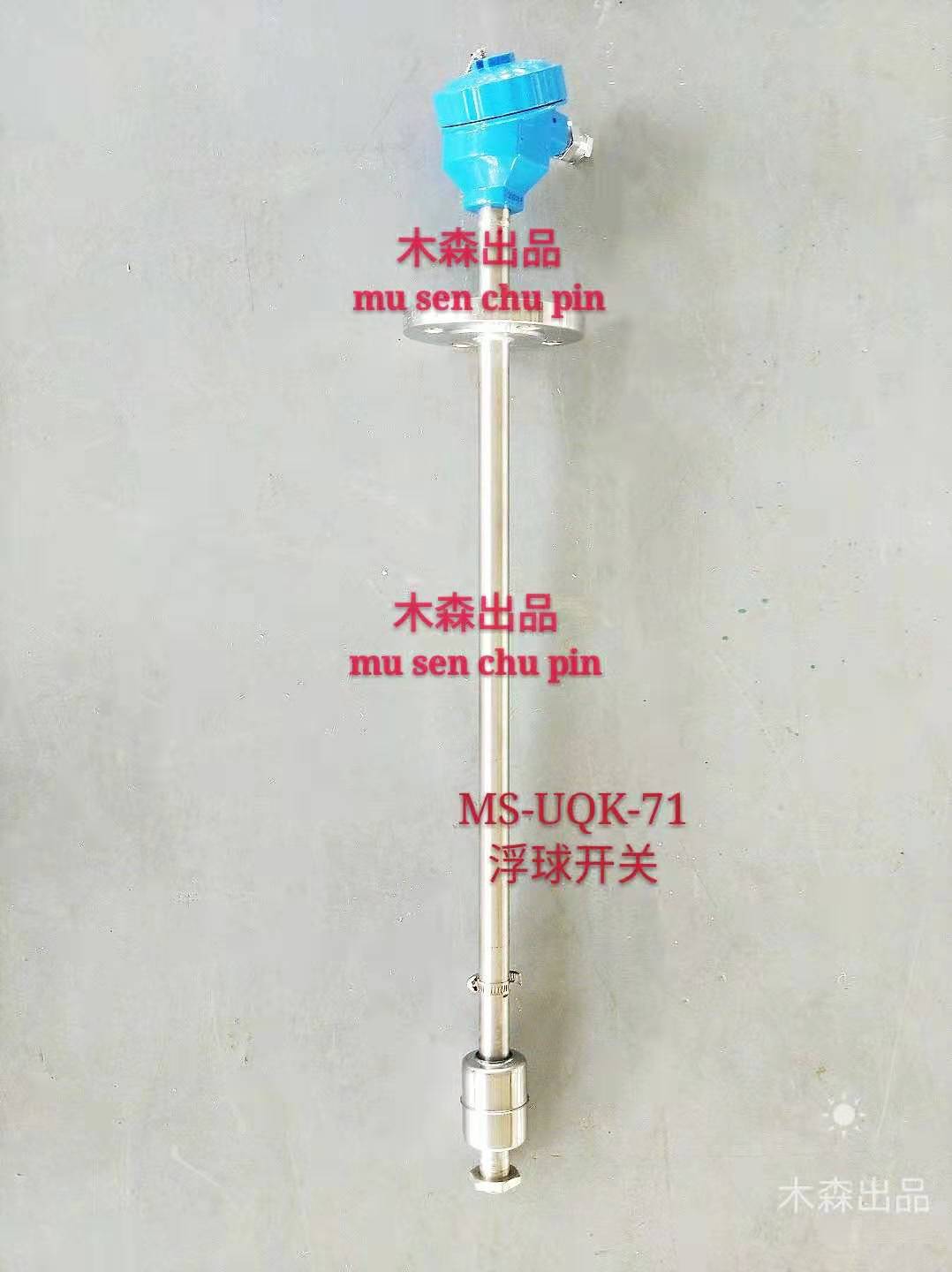

MS-UQZ浮球式干簧管液位计开关由磁浮球、传感器、开关三部分组成。当磁浮球随液位变化,沿导管而上下浮动,浮球内的磁钢吸合传感器内相应位置上的干簧管,使传感器的总电阻(或电压)发生变化,再由开关将变化后的电阻(或电压)信号输出来上下位开关量信号,实现输液泵的开启和关闭;可在显示仪上设定上、下限报警,实现对液位的位式控制。

浮球式液位开关专门用于各种中小型常压和受压储液罐的液位检测、现场指示信号远传、液位报警,可适用于各种卫生、有毒、腐蚀性介质及爆炸性气体危险场所。有多种安装形式,适用于各种形式的容器。

浮球式液位开关适应于控制泵运转来维持液位;控制罐的自动装卸;控制液位或供给信号,如油箱、自动清洗系统、液压罐、低压锅炉、污水处理系统。


干簧管液位计磁浮球液位开关:

MS--UQZ浮球式液位开关结构原理:
   浮球式液位开关使用磁力运作,无机械连接件,运作简单可靠。当浮球开关被测介质浮动浮子时,浮子带动主体移动,同时浮子另一端的磁体将控制开关动作杆上的磁体。
浮球式液位开关的技术优势:浮球开关不含导致故障发生和波纹管、弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁,浮球开关的简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计,防止浮子垂直。
在密闭的金属或塑胶管内,设计一点或多点的磁簧开关,然后将管子贯穿一个或多个,中空而内部装有环型磁铁的浮环,并利用固定环,控制浮球与磁簧开关在相关位置上,使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点,产生开与关的动作,作液位的控制或指示。

MS--UQZ浮球式液位开关特点:
控制开关位置可以随着使用者需要订制。
使用磁簧开关不需供应电源,接点寿命可达200万次。
  所有的开关出线在同一接线盒,外部施工配线成本低廉。
  多个开关控制点和其它形式的液位开关比较,RF型的单价最低。
  接线盒的防护等级皆在IP-65以上。
  有PVDF、PP、 PVC塑胶材质及SUS304、SUS316金属材质,因此不管酸碱液、溶剂或各种燃油,皆有合适产品可配合使用。
  磁簧开关与导线完全和液体隔离,因此在高温、高压设备上亦可安全使用。
  连杆式浮球液位开关套装,适用于高温和高压场合
  60VA干触点簧片开关,可通过浮球安装位置选择常开或常闭
  316 SS浮球、导管和安装接口,适用于恶劣环境
  带便于电气对中调节的可旋转底座的美标(NEMA 4X)聚丙烯外壳
  可定制导管长度和开关设定点尺寸

MS- -UQZ干簧管浮球式液位开关参数:
     测量范围:0~3500mm
     供电电压:12~36V  DC
     输出信号:开关量信号;
     负载电阻:250Ω
     测量精度:±10mm
     环境温度:-40~80℃
    工作温度:-20~120℃
    公称压力:≤1.6MPa
     法兰标准:A:JB/T82.1-94(平面法兰)
              DN100   PN1.6 球φ90
                  B:JB/T82.1-94(平面法兰)
              DN80  PN0.6 球φ76
      介质密度:≥0.65g/cm­3
      介质粘度:≤0.015PaS
      接液材质:不锈钢
        防护等级:IP65
MS--UQZ干簧管液位计浮球式液位开关产品选型表:

型 号

规 格

表 示 内 容

MS-UQZ



磁浮球液位开关



01





顶置式

02





侧侧式

03





侧底式

04





支架式



H



测量范围H





*

引颈长度(选01型时请注明)

MS-UQZ




MS--UQZ浮球式液位开关计分以下四种安装方式:
A:顶置安装    B:侧侧安装   C:侧底安装  D:支架安装
(订货时请用户注明安装形式和引颈长度L值。)

对于敞口或非金属容器,可以采用支架安装方式。具体形式见图

MS--UQZ干簧管液位计浮球式液位开关接线方式:见图

MS--UQZ干簧管液位计浮球式液位开关操作说明:
1、按键操作
调零键[Z]、调整键[S]、功能键[M]
操作内容
操作方法
备注
按键开锁
同时按下[Z]和[S]键5秒钟以上,便可开锁(LCD屏幕显示:OPEN)。

PV值清零
(即零位调整)
将浮球直接置于零位上,按键开锁后,再同时按下[Z]、[S]键2秒钟以上,便可将当前PV值设置为0,(LCD屏幕显示:PV=0) 如果当前PV值与0值的偏差超出50%FS,PV值清零无效,(LCD屏幕显示:PVER)
4mA点有源迁移
按键调零:将浮球置于零位,按下[Z]键2秒钟,开关将输出4mA电流,完成调零操作。(LCD屏幕显示:LSET)

20mA点有源迁移
按键调满:将浮球置于满位,按下[S]键2秒钟,开关输出20mA电流,完成调满操作。(LCD屏幕显示:HSET)

开关数据恢复
先按下[Z]键,再接通电源,继续按住[Z] 5秒钟以上,如果LCD屏幕显示OK,则说明已将开关数据恢复到出厂时状态,松开按键便可,若LCD显示FAIL,则说明示未对开关进行过数据备份,无法将开关数据恢复到出厂时状态。
如果2分钟之内没有任何按键按下,开关按键自动锁住,若要操作,需重新开锁。以上操作,使用调零键【Z】、调满键【S】即可实现,两按键开关主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置
   测量参数设置时,连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能键确认并退出设置状态恢复显示状态。
 显示内容
设置内容
操作方法
0.888
ZEPO CM
设置4mA点量程
按[Z]键选择修改的数字或小数点 按[S]键调整数值或小数点位置
100.00
SPRN CM
设置20mA点量程
同上
同上
2.000
DPMP S
设置阻尼时间
同上
同上
12.008
DISP mA
设置显示模式
按[S]键选择显示模式(显示液位、电流、百分比)
3.6
FIX C CM
固定电流输出
输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)
