酒精流量计
产品编号：MS-LWGY

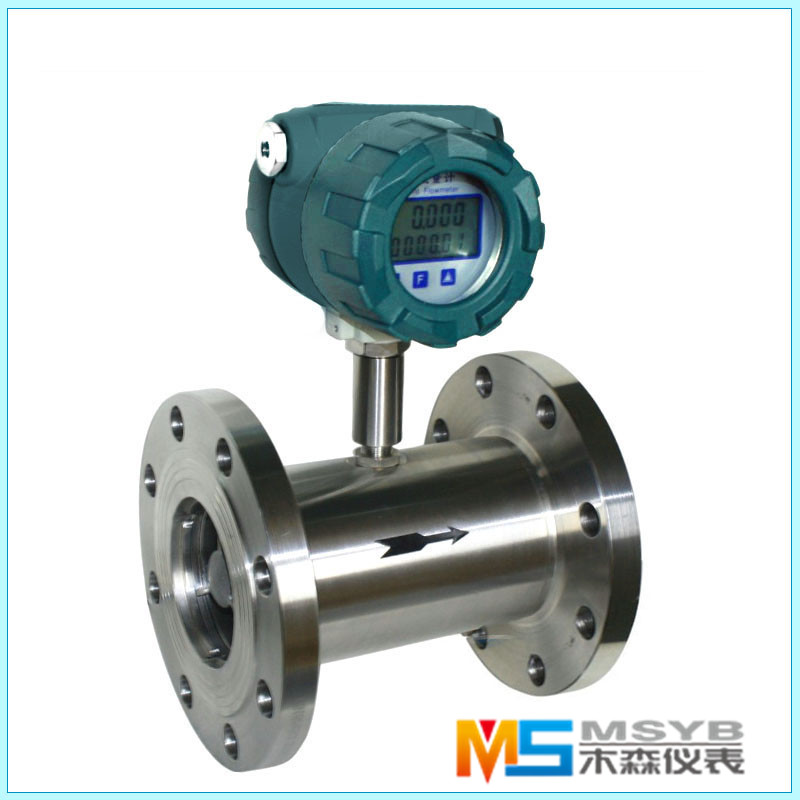

产品名称：MS-LWGY酒精涡轮流量计
产品类别：酒精涡轮流量计
MS-LWGY酒精涡轮流量计的详细资料： MS-LWGY系列酒精涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代酒精涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表.MS-LWGY型酒精涡轮流量计传感器是一种流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量传感器可以应用于制药行业。一体化酒精涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。液体酒精涡轮流量计的技术性能对于粘度较高的液压油，机油，小口径规格可以采用实流标定。
MS-LWGY酒精涡轮流量计的产品特点：
·高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；
·高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；
·重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得 到高的精确度，在贸易结算中是优先选用的流量计；
·输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
·可获得很高的频率信号（3~4kHz），信号分辨力强；
·范围度宽，中大口径可达1:20，小口径为1:10；
·结构紧凑轻巧，安装维护方便，流通能力大；
·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
·专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下 型、混砂专用型等；
·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
| MS-LWGY酒精涡轮流量计基本参数和测量范围及工作压力： |
|
仪表口径及连接方式
|
4、6、10、15、20、25、32、40采用螺纹连接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
|
|
|
精度等级
|
±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
仪表材质
|
304不锈钢、316（L）不锈钢等
|
|
被测介质温度（℃）
|
-20～＋120℃
|
|
环境条件
|
温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
|
|
输出信号
|
4-20mADC电流信号（RZ-LWGY-□C型）
|
|
供电电源
|
RZ-LWGY-□B型：自带锂电池供电（可连续使用3年）；RZ-LWGY-□C型：+24VDC
|
|
信号传输线
|
2×0.3（二线制）
|
|
传输距离
|
≤1000m
|
|
信号线接口
|
内螺纹M20×1.5（RZ-LWGY-□C型）
|
|
防爆等级
|
ExdIIBT6
|
|
防护等级
|
IP65
|
|
仪表口径（mm）
|
正常流量范围（m3/h）
|
扩展流量范围（m3/h）
|
常规耐受压力（MPa）
|
特制耐压等级（MPa）（法兰连接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0
|
