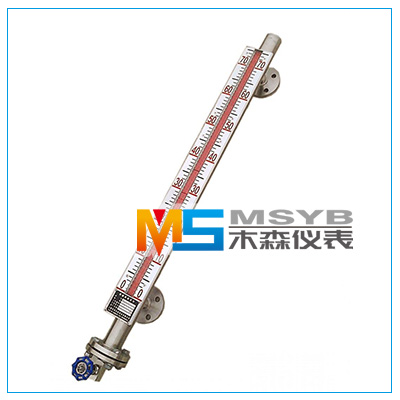

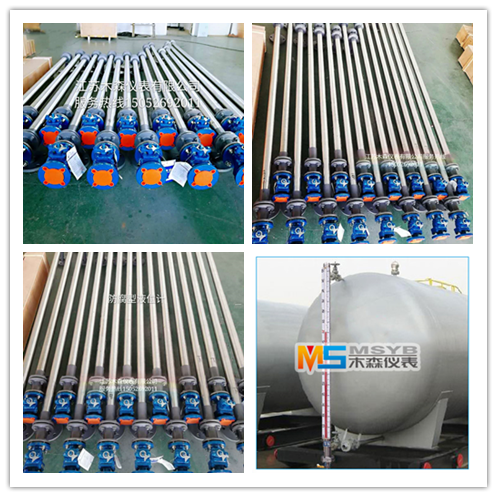

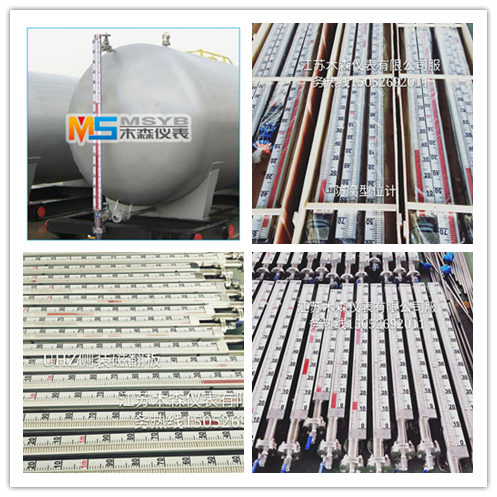

磁翻柱液位计
磁翻柱液位计技术参数：
磁翻柱液位计技术要求
测量范围：300～15000mm
准确度： ±10mm
翻柱直径：10mm，16mm
公称压力：10MPa
介质密度：≥0.7g/cm3（特殊要求可达0.45g/cm3)
介质温度：-40～+500℃
接液材质：不锈钢304/316/316L/不锈钢衬四氟及PP、PVC材质、
介质粘度：≤2.0Pa.s
环境振动：频率≤25Hz振幅≤0.5mm
跟随速茺：≤0.05m/s
法兰标准：HG20592～20635-97
远传装置：4-20mA 两线制 / 报警器：输出模拟开关量信号
MS-UHZ型磁翻柱液位计选型表：
|
型号 |
代码 |
说明 |
|
MS-UHZ |
|
磁翻柱液位计 |
|
液位计类别 |
1 |
翻板指示（就地显示型） |
|
3 |
远传带翻板 |
|
|
液位计型号 |
0 |
基型 |
|
W |
保温型 |
|
|
D |
插入型 |
|
|
J |
耐腐型 |
|
|
S |
防霜型 |
|
|
Z |
保温耐腐型 |
|
|
Y |
插入耐腐型 |
|
|
报警控制 |
0 |
无报警 |
|
1 |
带上限 |
|
|
2 |
带下限 |
|
|
3 |
带上下限 |
|
|
浮子材质 |
P |
不锈钢 |
|
L |
防锈铝 |
|
|
T |
钛 |
|
|
S |
PVC塑料 |
|
|
F |
氟塑包裹 |
|
|
主体材质 |
P |
不锈钢 |
|
L |
防锈铝 |
|
|
T |
钛 |
|
|
S |
PVC塑料 |
|
|
F |
氟塑管 |
|
|
PF |
内衬四氟 |
|
|
PP |
内衬丙烯 |
|
|
PE |
内衬乙烯 |
|
|
连接法兰 |
|
见表一 |
|
介质温度 |
|
见表二 |
|
实际使用压力 |
|
见表三 |
|
介质比重 |
|
要注明 |
|
订货长度 |
|
要注明 |
|
|
/B |
防爆型 |
磁翻柱液位计工作原理：
该磁翻柱液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成，其结构如图所示。工作原理为：容器内的浮筒（按不同介质和压力针对），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻柱翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。
1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计
2、 适用于粘度较大的液体介质
3、 显示器的观察方向可任意改变
安装使用和维护:
1、 液位计护导管和主体导管须保持垂直
2、 连杆不能弯曲，须挺直插入
3、 安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色。
