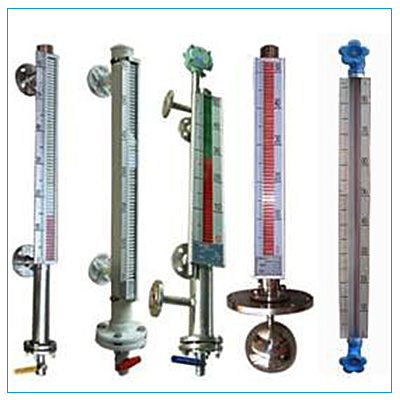

UFZ-52型磁翻板液位计

UFZ-52型磁翻板液位计
UFZ-52高压磁性浮子液位计概述

磁性浮子液位计主要有现场指示部分以及辅助装置两个重要的部分组成,用户也可以任意单独的选用现在指示的部分。该系列的液位计需要做到高密封性,其中防泄漏和适用于更多的耐腐蚀,以及高压和高温的场合,她弥补了其他玻璃液位计容易破损以及清晰度差的缺点,测量范围可从不到一米自十几米,现实没有测试不到的地方,而且在室外可外加保温夹套型和报警开关及远传装置,显示数据非常清晰,测试的范围也非常大,因为在测量的途中显示数据的部位不直接和介质接触,所以对于高压,有毒,有害,强力腐蚀介质,以及高温介质更加可以显示出性能的超强性。它的设计合理在不影响生产的情况下,进行检修及更换部件等。她和传统的玻璃液位计不同,具备可靠性,先进性,以及实用性和安全性能。

高压磁性浮子液位计和液位远传送装置以及液位计开关等装置配套使用,可以对液位数据远距离的控制以及显示。目前此类液位计主要用于电力,化工,冶金,环保,环保,建筑,石油,食品等等行业。以上概述希望对大家有所帮助。

UFZ-52高压磁性液位计工作原理:

        磁性浮子液位计根据浮力原理和磁性的作用下研制而成的,当被检测的容器当中液体升价是,液位计的体管中的磁性浮子也随着升降,在以后的工作过程当中有着良好的调控性能。浮子内的永久磁钢通过磁耦合传递给磁翻柱的指示器,驱动红白翻柱翻转180度,当液位下降的时候翻柱由红色变成了白色,指示容器内部介质的实际高度也会不同的呈现在液位显示器上。如需要报警可加报警开关,需要几个加几个,位置可调。如仪表室需要连续信号可加远传装置。输出4~20mA模拟信号,远传至仪表室。



磁翻板主要技术参数:

一、UFZ-52磁翻板液位计型,可配置MY型液位变送器,用以实现液位信号远传的数/模显示。

二、结构原理 MY型属模拟式液位变送器,由液位传感器和信号转换器两部分组成。液位传感器由装在φ20不锈钢护管内的若干干簧管和若干电阻构成,护管紧固在测量管(主体管)外侧;信号转换器由电子模块组成,安置在传感器顶端或底端的防爆接线盒内

三、主要技术参数

1、量程:300~19000mm

2、误差:±10mm;

3、输出信号:4~20mA.DC(两线制);

4、负载电阻:≤550Ω;

5、供电电压:24V.DC;

6、出线口:M20×1.5(内);

7、环境温度:-40~+60℃;

8、防爆等级:dⅡBT1-4;

9、外壳防护等级:IP65。

安装使用注意事项

◎测量管内不允许有焊渣、导磁性物质及其它杂物存在。

◎浮子装入测量管时,要注意标示箭头,切勿倒置。

◎如需设备整体打压实验或焊接时,应将浮子取出。

◎液位计投入运行时,应避免液体急速进入测量管内,以防止浮子的快速上升,使指示管(板)跟踪不灵。

◎当液位计在高温(>120℃)条件下长期使用时,如发现指示管(板)跟踪不灵,首先检查磁钢是否已退磁,如退磁应及时更换。

  • 订货须知

◎请按选型表注明各项参数,可用文字说明

◎注明介质名称、接液材质、工作温度、工作压力、介质密度

◎顶装请注明H值

◎特殊要求请另注明

UFZ-52型磁翻板液位计产品咨询、选型、报价, 商务热线:15052692011
