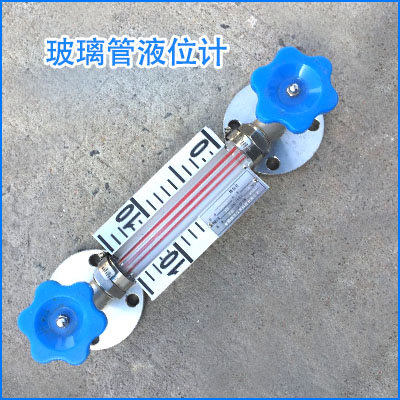

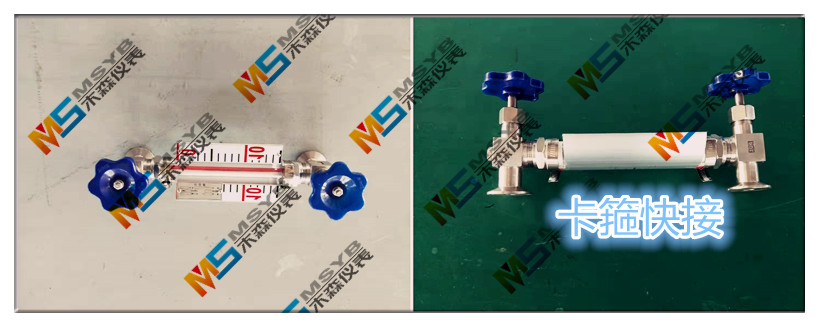

HG5玻璃管液位计

HG5玻璃管液位计

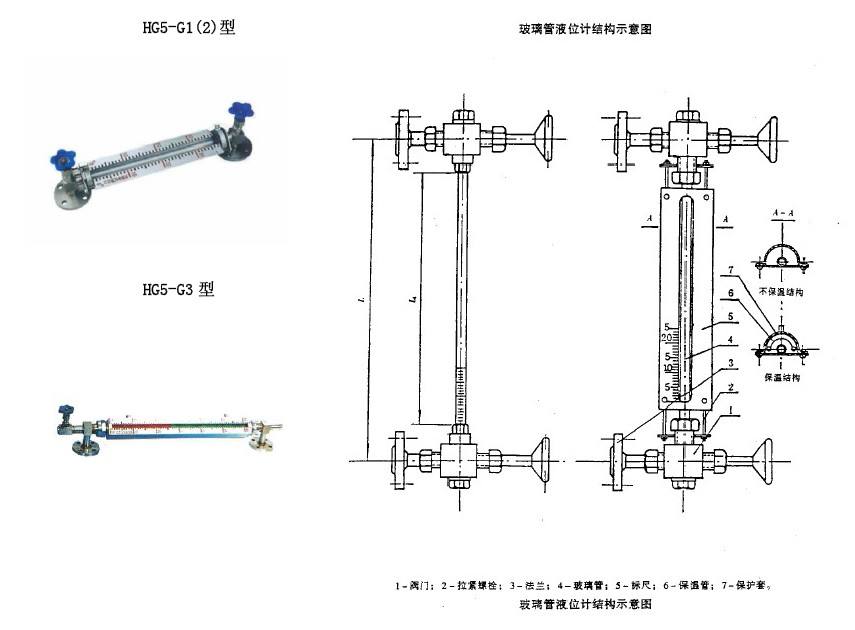

HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表,它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。淮安润中仪表是专业的玻璃管液位计厂家,欢迎垂询玻璃管液位计价格。 玻璃管液位计的结构原理
仪表上下阀都装有PN1.6MPa,DN20的法兰。通过焊接在容器上的法兰,与容器组成连通器,透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀,针形阀内装有钢球,当玻璃管因事故而破裂时,钢球在容器压力作用下自动关闭针形阀通道,以防止容器内介质外流





玻璃管液位计的特点
●直读式仪表,读数精确。
●结构简单,维修方便。
●经久耐用。
●玻璃管液位计的主要技术指标
●测量范围(安装中心距L):300、500、600、800、1000、1200、1400、1700、2000mm
●工作压力:≤1.6MPa
●材质:碳钢、不锈钢
●工作温度:≤200℃
●连接法兰标准:HGJ46-91 PN1.6 DN20突面其它法兰标准如JB/T、GB、ANSI等,请用户注明。
●伴热蒸汽压力:≤0.6MPa
●蒸汽夹套接头:G1/2"外螺纹
●钢球自封压力:≥0.2MPa



安装中心距L和标尺刻度L1的关系

L 300 500 600 800 1000 1200 1400 1700 2000
H 150 350 450 650 850 1050 1250 1550 1850

玻璃管液位计的使用须知
为保证自密封作用,容器内介质压力应大于0.2MPa。在打开上下阀时,阀杆退出转数不得少于4转,
以免钢球在自封时,碰到阀杆的顶端。


型号、标记标准系列

名 称 标 准 号 型号 标志 规 格(mm)
玻璃管液位计 HG5-227-80 DA I PN1.6 300
500
600
800
1000
1200
1400
1700
2000
玻璃管液位计 HG5-227-80 DB I PN1.6
玻璃管液位计 HG5-227-80 DA II PN1.6
玻璃管液位计 HG5-227-80 DB II PN1.6
玻璃管液位计 HG5-227-80 WA I PN1.6
玻璃管液位计 HG5-227-80 WB I PN1.6
玻璃管液位计 HG5-227-80 WA II PN1.6
玻璃管液位计 HG5-227-80 WB II PN1.6
液位计针形阀 HG5-227-80 (上)A I B I PN1.6
液位计针形阀 HG5-227-80 (下)A I B I PN1.6
液位计针形阀 HG5-227-80 (上)A II B II PN1.6
液位计针形阀 HG5-227-80 (下)A II B II PN1.6

注:D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰     p-排污型

玻璃管液位计的订货须知
 订货时请提供下列数据:
型号规格
测量范围(中心距L)
工作压力
工作温度
材质要求

HG5玻璃管液位计产品咨询、选型、报价, 商务热线:15052692011
