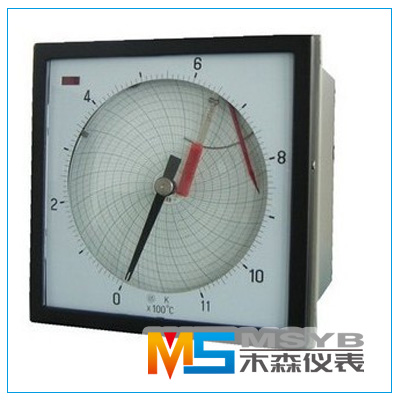

中圆图记录仪

中圆图记录仪

一、中圆图记录仪概述:
 XGTX系列中圆图记录仪用引进的先进技术巧妙运用于本仪表,从而使仪表具有极高的价格性能比。本仪表具有结构简单、灵敏度高、记录稳定、维修方便等特点。
 该产品是我们根据冶金、电炉、热处理、食品加工等行业的特点,专门研制开发的产品。在仪表的心脏部分(平衡用滑线电阻),本产品采用了导电塑料电位器,提高了分辨率,使用寿命比贵金属绕线式高十倍以上,代替了传统圆图的多齿轮传动结构,减少了仪表构件,从而提高了仪表的可靠性。产品采用高新光电集成电路技术,来控制报警系统,具有独立报警、报警精度高、仪表重量轻等诸多特点、优点。

二、中圆图记录仪主要技术参数:
指示精度:±0.5%
记录精度:±1%
控制精度:±0.5%
设定范围:0~100%(两组)
行程时间:≤5S
指示不灵敏区:±0.25%
标尺刻度长:550mm
记录有效宽度:87.5mm
记录走纸速度:24小时/周
输出接点容量:交流220V1A(交流无感负载);直流28V2A (纯阻负载)
工作环境:温度0~50℃ 相对湿度≤90%
电源电压:220V±10%   50Hz±5%
消耗功率:≤20VA
仪表重量:8kg
外形尺寸:280×288×200mm
开孔尺寸:260×260mm

三、中圆图记录仪型号规格

型号 类别 附加装置
XWGTX-100
XQGTX-100
单笔连续记录
XWGTX-101
XQGTX-101
单笔连续记录 有电接点设定




中圆图记录仪产品咨询、选型、报价, 商务热线:15052692011
